Mitel MiVoice Office 400: настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от Mitel MiVoice Office 400 в Advanced PBX Data Logger: параметры подключения, выбор парсера и 16 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

ПараметрMitel MiVoice Office 400
ИнтерфейсЛокальная сеть. АТС принимает подключение на TCP-порт 1080; логгер подключается к IP-адресу АТС.
Порт1080
ПарсерMitel MiVoice Office 400
Извлекаемых полей16
Другие системы MitelФорматы SMDR Mitel SX-200D, CS-5000 и Inter-Tel

Настройки АТС (R3.2+)

Выполните следующее в настройках вашей АТС.

  1. Войдите в консоль управления АТС.
  2. Перейдите на страницу "Charges → General".
  3. Измените настройки:
  4. Выберите Outgoing and incoming call loggin (OCL + ICL).
  5. IP-адрес: 192.168.1.60 (IP-адрес компьютера, на котором установлен Advanced PBX Data Logger). Примечание: компьютер с логгером должен находиться в той же подсети, что и ваша АТС.
  6. TCP-порт: 1080.
  7. OCL format: PC5.
  8. ICL format: PC5.
  9. Title line: empty.
  10. Language: English.
  11. Нажмите кнопку Apply.

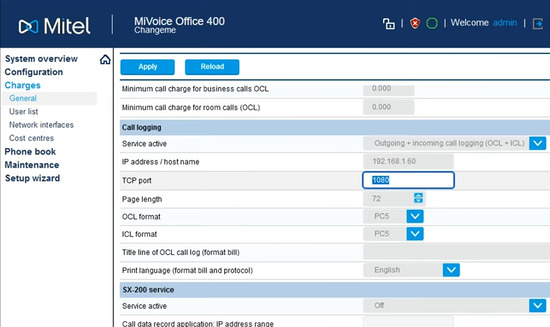

Mitel MiVoice Office 400 Network settings

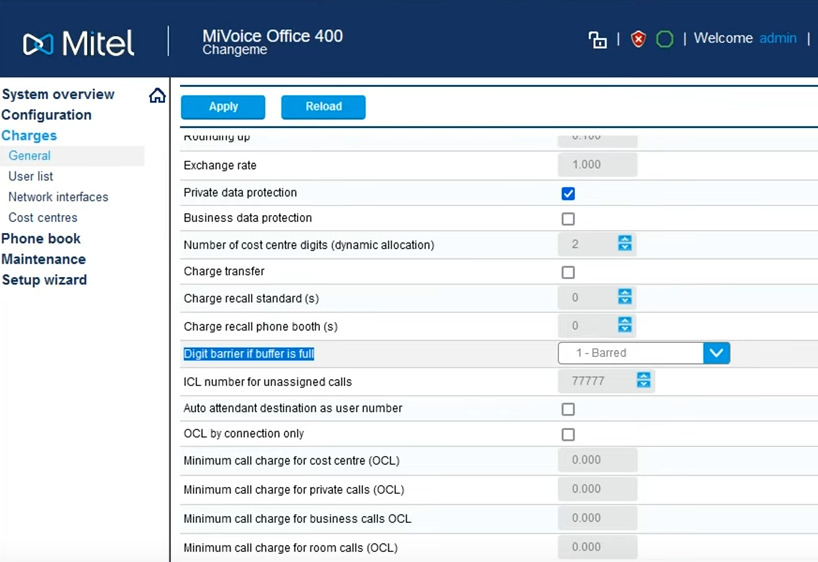

Mitel MiVoice Office 400 3

Настройка логгера в режиме TCP клиента

Наша программа должна работать в режиме TCP клиента. Это означает, что логгер сам инициирует подключение с АТС, которая работает в режиме сервера. Добавьте один или несколько IP адресов вашей АТС (Aastra 470). Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем (в этом примере - 1080).

1. Добавьте новую конфигурацию с источником данных типа TCP, если не сделали это ранее.

Тип интерфейса TCP/IP

2. Настройте параметры TCP подключения как показано ниже.

Режим TCP клиента - Aastra 470

192.168.1.220

1080

192.168.1.220:1080

Выбор правильного модуля-парсера для Mitel MiVoice Office 400

Выбор парсера для PBX Data Logger

Mitel MiVoice Office 400

Mitel MiVoice Office 400

Данные, извлекаемые PBX Data Logger

ОписаниеТип данныхИмя колонки
Время звонкаdatetimeCALL_TIME
Длительность звонкаdatetimeCALL_DURATION
Длительность звонка (с)integerCALL_DURATION_S
РасширениеstringEXT
Тип звонкаstringCALL_TYPE
НаправлениеstringDIRECTION
СтоимостьfloatCOST
Call metering pulsesintegerFLAG1
ЛинияstringTRUNK
Вызывающий телефонstringCALLER_PHONE
Набранный номерstringDIALED_PHONE
Набранный номер 2stringFLAG2
Длительность ожидания ответа (с)integerRING_S
Длительность ожидания ответаdatetimeRING
Sequence NostringFLAG5
Record NostringFLAG6
Скачать PBX Data Logger для Mitel MiVoice Office 400
Читает записи Mitel MiVoice Office 400 по TCP через порт 1080. Парсер уже встроен: извлекается 17 полей.

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
