Кабели для мониторинга последовательного порта. Разводка и сигналы для монтажа

Полудуплексный режим

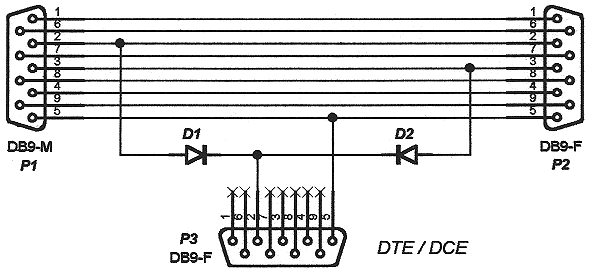

Схема ниже показывает как можно сделать кабель для наблюдения передачи данных в полудуплексном режиме через RS232.

Этот кабель используется для наблюдения обмена данными между двумя устройствами в полудуплексном режиме, в котором, одно устройство посылает данные, а другое в это время их принимает. Оба устройства не могут пересылать данные одновременно. Если это так, то данный кабель нельзя использовать.

Serial Port Monitor может использоваться для приема как ASCII, так Hex данных в полудуплексном режиме.

Полнодуплексный режим

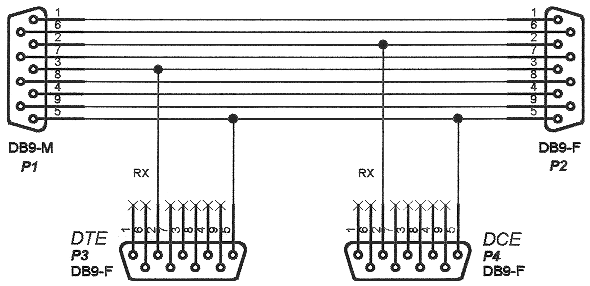

Следующий кабель используется для мониторинга передачи данных по RS232 при полном дуплексе.

Это единственный вариант для мониторинга устройств, которые одновременно могут передавать и принимать данные. Advanced Serial Port Monitor может принимать данные с двух портов одновременно, объединять их в одном окне. При этом данные из одного порта будут трактоваться как отправленные, а из другого как принятые.
