Предисловие о последовательном интерфейсе (порт RS232)

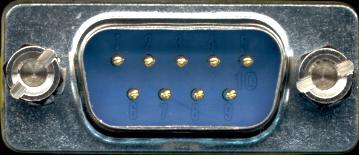

Последовательный интерфейс (порт RS232)Последовательный порт это устройства ввода-вывода (I/O device). Как устройство I/O это только путь для передачи данных из компьютера и в него. существует также множество других устройств ввода-вывода, таких как последовательные порты, паралельные порты, контроллеры дисков, сетевые карты, устройства универсальной последовательной шины USB, и т.п. Большинство компьютеров имеют один или два последовательный порта. Какждый имеет 9-ти контактный разъем (иногда 25-ти контактный) (рис.1) на задней стенке системного блока компьютера. Программы могут отсылать данные (байты) через контакт отправки данных (output) и получать байты через другой контакт приема данных (input). Все остальные контакты служат для управления и земли.

Последовательный порт (serial port) это несколько больше чем просто разъем. Он преобразует данные из паралельного представления в последоватльное и меняет электрическое представление данных. Внутри компьютера, биты данных передаются в паралельном виде (используется несколько проводов для передачи данных одновременно). Последовательный поток данных это последовательность битов всего по одному проводу (такому как провод передачи и приема данных на разъеме последовательного порта). Для того и служит это устройство, чтобы создать такой поток данных из паралельного вида в последовательный (внутри компьютера) и передать на контакт передачи данных (и соответственно наоборот).

Большинство электронных компонентов последовательного порта сосредоточено в одно компьютерном чипе (микросхеме) называемом UART.

Контакты и провода

Старые компьютеры используют 25-ти контактные разъемы, но только 9 контактов реально задействовано на сегодняшний день. Каждый из 9-ти контактов соединен обычно с проводом. за исключением двух проводов для передачи и приема данных, остальные используются для контроля и земли. Напряжение на каждом из контактов и проводов измеряется относительно сигнальной земли. Поэтому минимальное количество проводом для двунаправленной передачи данных - 3. В редких случаях для работы может хватитть и двух проводов (без сигнальной земли), однако это может привести к низкой производительности, и иногда к ошибкам при передаче данных.

Остается еще несколько проводов, которые предназначены только для управления (контроля) и не используются для передачи данных. Все эти сигналы могли бы передаваться по одной линии, но вместо этого, для выделены отдельные провода. Некоторые (или все вместе) эти сигнальные линии называются "линии состояния модема". Линии состояния могут находиться в одном из двух состояний установленном (включено) +12 вольт или сброшенном (выключено) -12 вольт. Одни из этих проводов сигнализируют компьютеру о том, что нужно прекратить передачу данных через последовательный порт. Другие в свою очередь сигнализируют устройству, подключенному к последовательному порту, прекратить передачу даных в компьютер. Если подключенно устройство это модем, то оставшиеся линии могут указывать модуме на то, что нужно занять телефонную линию или сигнализируют компьютеру о том, что соединение было установлено или что есть звонок на телефонной линии (значит кото-то соединиться с компьютером). Смотрите раздел Контакты и сигналы с более полной информацией.


RS-232 или EIA-232, и т.п.

Последовательный порт (serial port) (не путать с USB) обычно соответствует стандарту RS-232-C, EIA-232-D, или EIA-232-E. Это три обозачения одного и тоже. Основной стандарт RS (рекомендованный стандарт - Recommended Standard) получил префикс EIA (Electronics Industries Association) и позднее EIA/TIA после того как организация EIA было объединена с TIA (Telecommunications Industries Association). Спецификация EIA-232 также охватывает синхронную передачу данных, но в большинстве случаев синхронная передача данных не поддерживается чипами в компьютерах. Обозначение RS устарело, однако до сих пор широко используется. EIA будет использоваться далее на этом сайте более часто. Некоторые документы используют полное обозначение EIA/TIA.


Обмен данными (Скорости передачи данных)

Данные (байты из которых состоят письма, картинки и т.п.) проходят через последовательный порт. Скорости передачи данных (такие как 56k (56000) бит/сек) называются (неверно) "скоростью". Большинство людей неверно говорят "скорость" вместо "коэффициент скорости".

Важно знать, что средняя скорость передачи данных зачастую меньше максимально заявленной. Задержки (или периоды ожидания) и в результате скорость становится меньше. Эти задержки могут увеличиваться в щависимости от типа контроля передачи данных. Даже в лучшем случае всегда есть задержки между байтами, пусть даже и небольшие (несколько микросекунд). Если устройство, соединенное с компьютером через последоватльный порт не может работать на полной скорости, то средняя скорость должна быть уменьшена.

Контроль передачи данных

Контроль передачи данных означает возможность ограничить поток передачи данных через последовательный порт. Для последовательного порта это означает возможность остановить и потом возобновить передачу данных без потери байтов.
