Docklight и Advanced Serial Port Monitor: альтернатива терминалу RS232

Современная отладка последовательных портов

Для инженеров, работающих в Windows 11 и Windows 10, выбор правильного инструмента для мониторинга COM-портов имеет решающее значение. Двумя наиболее популярными профессиональными решениями являются Advanced Serial Port Monitor (ASPM) и Docklight.

Хотя обе программы обладают широкими возможностями, они служат разным основным целям. Docklight часто рассматривается как инструмент для тестирования последовательности запросов и ответов. С другой стороны, Advanced Serial Port Monitor - это комплексное решение, которое включает в себя профессиональный терминал и мощный мониторинг в режиме наблюдателя.

Сравнение характеристик: ASPM против Docklight

1. Профессиональный режим терминала

Хороший терминал должен обеспечивать удобную связь с вашим оборудованием.

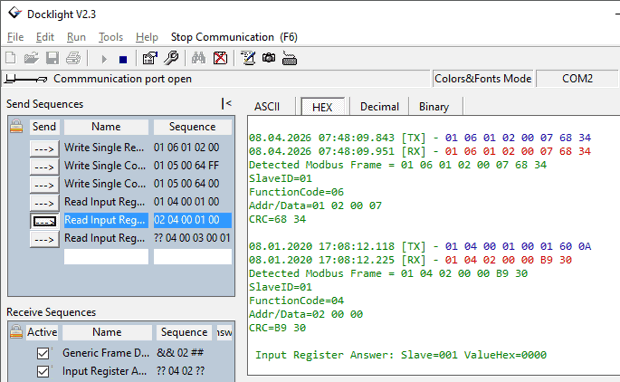

• Docklight: использует "проектный" подход, при котором вы заранее определяете последовательности для отправки и приема.
• ASPM: предлагает более гибкий режим терминала. Вы можете вводить данные быстро и "на лету", одновременно видя, что оборудование отправляет в ответ. Можно отправлять файлы, отдельные строки или автоматизированные импульсы одним щелчком мыши. С помощью плагина можно определить до 20 предустановленных команд, которые отправляются нажатием горячей клавиши или экранной кнопки.

2. Четкость вывода в HEX

При отладке промышленных протоколов, таких как Modbus, или нестандартных двоичных потоков, возможность видеть "сырые" данные не обсуждается.

• Преимущество ASPM: ASPM превосходно справляется с визуализацией данных в виде HEX. Он отображает данные в виде организованных блоков (количество байт в строке задается в настройках) с соответствующими ASCII-символами сбоку. Также реализована цветовая индикация "Отправленных" и "Полученных" данных, что делает лог гораздо более читаемым, чем в стандартных окнах с прокруткой текста.

3. Промышленное логирование в файл

Если вы проводите длительные испытания, тесты или мониторинг устройства на предмет периодических ошибок в течение нескольких дней, стабильность логирования - самая важная характеристика.

• Возможности ASPM: ASPM может записывать данные в файл в фоновом режиме без замедления работы компьютера (до 2 ГБ). Лог включает временные метки для каждого пакета данных с точностью до миллисекунд (плюс разницу во времени с предыдущим пакетом). Отправляемые и принимаемые данные могут сохраняться в разные файлы, также можно создавать новый файл для каждого пакета данных.

Типичные сценарии использования

Сценарий 1: Простое тестирование последовательностей (Docklight)

Разработчик тестирует умный выключатель света. Он хочет отправить команду TURN_ON и проверить, вернет ли устройство OK.

• Результат: Docklight отлично подходит для этого. Разработчик может создать список последовательностей "Отправка" и "Прием" для проверки базовой логики выключателя.

Сценарий 2: Оперативный поиск неисправностей на предприятии (ASPM)

У инженера есть ПЛК (программируемый логический контроллер), подключенный к панели управления на базе ПК. Периодически панель выдает "Error 2", но инженер не понимает почему.

• Решение ASPM: Инженер использует ASPM в режиме ручного мониторинга. Таким образом, ASPM может "снимать" диалог между ПЛК и текущим ПО панели управления, не разрывая связь. Конечно, при необходимости можно также создавать тестовые последовательности с помощью движка выполнения скриптов.
• Результат: Инженер видит "сырые" HEX-данные в реальном времени. Он находит скрытый поврежденный пакет, который появляется всего раз в час. Записав HEX-вывод в файл с временными метками, он понимает, в какой именно момент происходит ошибка.

Часто задаваемые вопросы: ASPM против Docklight

1. Может ли Advanced Serial Port Monitor отслеживать несколько COM-портов одновременно? Да. ASPM позволяет открывать несколько экземпляров программы с совершенно разными настройками. Это значительно упрощает отслеживание потоков данных на многопортовых концентраторах.

2. Поддерживает ли ASPM перенаправление данных в сеть? Используя ПО TCP COM Bridge, вы можете направлять входящие последовательные данные напрямую в сокет TCP/IP или UDP, что позволяет вашей команде выполнять удаленную диагностику через локальную сеть.

3. Как эти инструменты справляются с нестандартными скоростями передачи данных? Advanced Serial Port Monitor оптимизирован для работы с высокопроизводительными системами. Он часто справляется с нестандартными скоростями (например, 250 000 или 500 000 бит/с) надежнее, чем инструменты, ограниченные стандартными вызовами Windows API. Вы можете добавить нужные значения скорости прямо в интерфейсе программы.

4. Могу ли я имитировать ошибки аппаратных сигналов для тестирования? Да. Помимо отправки данных, ASPM позволяет вручную управлять сигнальными линиями, такими как DTR и RTS (кликом по соответствующему индикатору в нижней части окна). Вы также можете имитировать ошибки четности и кадрирования, чтобы проверить, как прошивка вашего устройства справляется с искажением данных.

5. В чем различия в лицензировании? Хотя оба инструмента предлагают бессрочные лицензии, ASPM обходится дешевле, если учитывать все включенные функции (скрипты, плагины). Это позволяет организациям выбирать версию, соответствующую их конкретным потребностям, не переплачивая за неиспользуемые возможности.

Окончательный вердикт

Если ваша работа требует анализа данных без остановки существующего обмена, у Advanced Serial Port Monitor больше шансов на победу. Его способность работать одновременно как стандартный терминал и как "невидимый" сниффер делает его инструментом "2-3-4-в-1", который Docklight не может легко заменить без дополнительного оборудования.

Ключевые профессиональные преимущества ASPM:

• Режим наблюдателя: Мониторинг портов, которые уже открыты другим программным обеспечением.
• Обработка данных: Стабильная работа на высоких скоростях (115200 бод и выше).
• Гибкий экспорт: Сохранение логов в виде простого текста, бинарных файлов или форматированных документов RTF/Word для отчетов.
