Samsung OfficeServ 7070: настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от Samsung OfficeServ 7070 в Advanced PBX Data Logger: параметры подключения, выбор парсера и 15 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Параметр	Samsung OfficeServ 7070
Интерфейс	Локальная сеть. АТС принимает подключение на TCP-порт 5100; логгер подключается к IP-адресу АТС.
Порт	5100
Парсер	Samsung OfficeServ 7070
Извлекаемых полей	15
Другие системы Samsung	Форматы SMDR Samsung DCS, iDCS, SKP и NX

Программирование Samsung OfficeServ 7070 с помощью ПО Device Manager

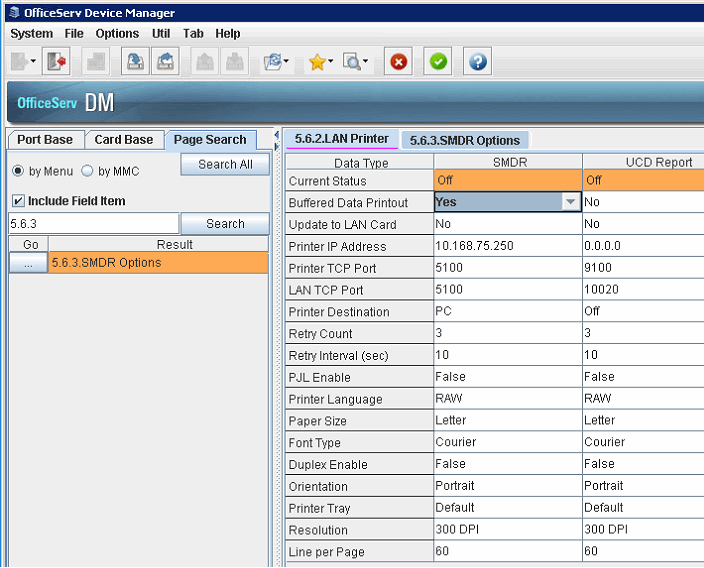

Рис. 1. Настройки LAN

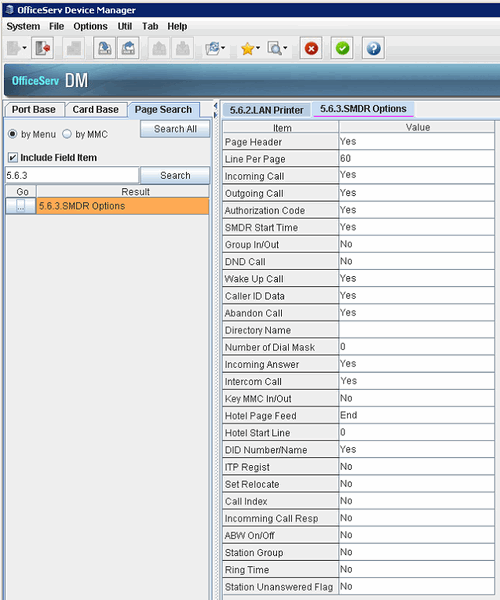

Рис. 2. Настройки SMDR

Настройка логгера в режиме TCP клиента

Наша программа должна работать в режиме TCP клиента. Это означает, что логгер сам инициирует подключение с АТС, которая работает в режиме сервера. Добавьте один или несколько IP адресов вашей АТС (Samsung OfficeServ). Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем (в этом примере - 5100).

1. Добавьте новую конфигурацию с источником данных типа TCP, если не сделали это ранее.

Тип интерфейса TCP/IP

2. Настройте параметры TCP подключения как показано ниже.

192.168.1.220

5100

192.168.1.220:5100

Выбор правильного модуля-парсера для Samsung OfficeServ 7070

Samsung OfficeServ 7070

Данные, извлекаемые PBX Data Logger

Описание	Тип данных	Имя колонки
Источник	string	EXT
Код авторизации	string	AUTH
Линия	string	TRUNK
Время звонка	datetime	CALL_TIME
Длительность звонка	datetime	CALL_DURATION
Длительность звонка (с)	integer	CALL_DURATION_S
Тип звонка	string	CALL_TYPE
Направление	string	DIRECTION
Набранный номер	string	DIALED_PHONE
DNIS	string	DNIS
Абонент	string	ACC
Carier code	string	FLAG3
Стоимость	float	COST
Clip number	string	CALLER_PHONE
Clip name	string	FLAG4

Программа настройки Samsung

Системы Samsung OfficeServ программируются с помощью OfficeServ Installation Tool; в новых прошивках OfficeServ 7000 есть также веб-интерфейс Device Manager. Обе программы поставляются Samsung или дилером, а не AGG Software. PBX Data Logger их не заменяет: он принимает поток SMDR, который включается их настройками.

Скачать PBX Data Logger для Samsung OfficeServ 7070

Читает записи Samsung OfficeServ 7070 по TCP через порт 5100. Парсер уже встроен: извлекается 16 полей.

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
