Поиск активных устройств: руководство по плагину MODBUS Device Scan

Проблема неизвестных ведомых устройств (Slave) MODBUS

В промышленных условиях поиск адреса конкретного устройства MODBUS на шине RS485 может стать трудоемкой задачей. Документация часто теряется, а маркировка на самом оборудовании становится нечитаемой.

Плагин MODBUS Device Scan для Advanced Serial Port Monitor решает эту проблему, автоматизируя процесс опроса. Он отправляет стандартный запрос в заданном диапазоне адресов и ожидает ответа. Если устройство отвечает, оно официально считается "обнаруженным".

В дополнение к веб-версии сканера устройств MODBUS, плагин может работать с различными типами протокола MODBUS (RTU, ASCII, Enron).

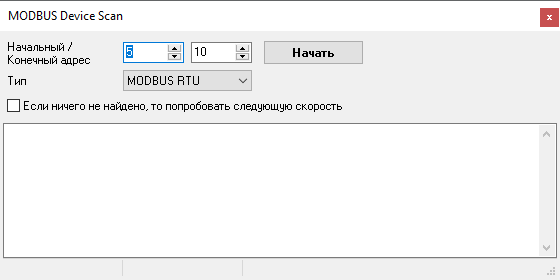

Окно плагина сканирования устройств MODBUS

Руководство: сканирование устройств RS485 через USB или RS232

Современные ноутбуки и ПК редко оснащаются встроенными портами RS485. Чтобы просканировать промышленное оборудование, необходимо создать мост на физическом уровне.

1. Подготовка оборудования

Поскольку в RS485 используется дифференциальная двупроводная передача сигналов (линии A и B), а в RS232/USB - ассимметричная многопроводная, вам понадобится конвертер:

USB в RS485: Самый распространенный метод. Для стабильной работы рекомендуются качественные конвертеры (например, на чипах FTDI или SiliconLabs).
RS232 в RS485: Нужен этот тип конвертера, если у вас есть классический последовательный порт или промышленный ПК с установленной многопортовой платой PCIe.

Совет по монтажу: Подключите линию 'A+' конвертера к 'A+' устройства, а 'B-' к 'B-'. Убедитесь, что на концах линии при больших расстояниях установлен терминальный резистор 120 Ом для предотвращения отражения сигнала.

2. Настройка программного обеспечения

Откройте Advanced Serial Port Monitor и выберите COM-порт, назначенный вашему конвертеру.
Выберите скорость передачи и параметры связи. Например, можно начать с 4800 и 8N1.
Перейдите в меню Модули и откройте модуль MODBUS Device Scan.

3. Настройка сканирования

Используя интерфейс плагина установите:

Начальный / Конечный адрес: Установите диапазон, который вы хотите просканировать. Для полного поиска используйте от 1 до 255.
Тип: Выберите MODBUS RTU (широко используемый промышленный стандарт для последовательной связи).
Автоматический поиск скорости: Если вы не уверены в скорости шины, установите флажок "Если ничего не найдено, то попробовать следующую скорость". Это полезная функция, которая автоматически перебирает стандартные скорости (9600, 19200, 38400 и т. д.).

4. Запуск

Нажмите Старт. Плагин начнет отправку запросов. Обнаруженные устройства появятся в журнале результатов ниже с указанием их адресов.

Попробовать MODBUS сканер

Типичные сценарии использования

1. Ввод в эксплуатацию новых объектов

При настройке нового шкафа с десятками счетчиков электроэнергии или датчиков вы можете быстро проверить, правильно ли подключено и адресовано каждое устройство, прежде чем SCADA-система будет запущена в эксплуатацию. Если устройство не появляется при сканировании, скорее всего, имеется ошибка в проводке или дублирующийся адрес.

2. Поиск неисправностей в "молчащих" сетях

Если ПЛК внезапно теряет связь со своими ведомыми устройствами, используйте плагин для проверки состояния сети. Сканируя шину, вы можете определить, связана ли проблема с программным обеспечением (конфигурация ПЛК) или с оборудованием (выход устройства из строя или обрыв провода RS485).

3. Обратный инжиниринг и аудит устаревших систем

При работе на существующем объекте без документации плагин MODBUS Device Scan становится вашим основным инструментом исследования. Он позволяет составить карту архитектуры сети и определить идентификаторы каждого контроллера на шине, не открывая каждый электрический щит.

Мнение эксперта: почему важна логика

В обычном терминале пользователь может отправить MODBUS-пакет, но программа не умеет ожидать ответа или управлять таймаутами. Особенность плагина MODBUS Device Scan заключается в том, что он распознает временные интервалы "запрос-ответ", требуемые протоколом. В соответствии со стандартом RTU, плагин также поддерживает межбайтовые паузы.

Благодаря автоматизации процесса перебора скоростей и адресов, плагин сильно облегчает некоторые работы. Для человека, вводящего данные вручную, процесс поиска - это задача на много часов, но при использовании плагина она завершается за несколько минут.

Благодаря большому набору полезных инструментов в одном приложении, Serial Port Monitor удобно использовать в повседневной работе с любым оборудование с поддержкой RS232, COM, UART и т.п.
