Эмуляция ASCII и бинарных устройств: плагины для Advanced Serial Port Monitor

Концепция эмуляции оборудования

При интеграции сложных систем физическое оборудование часто поступает в последнюю очередь. Плагины ASCII и Binary Protocol Emulator для Advanced Serial Port Monitor позволяют разработчикам обойти это "узкое место". Выступая в роли "цифрового двойника" ведомого (slave) устройства, эти плагины отвечают на запросы ведущего (Master) контроллера или приложения на компьютере почти точно так же, как реальное оборудование.

Это обеспечивает бесперебойную разработку программного обеспечения, валидацию протоколов и стресс-тестирование без необходимости иметь на столе хотя бы одну единицу физического оборудования.

С точки зрения управления проектами и обеспечения качества (QA), развертывание программного эмулятора происходит гораздо быстрее, чем подготовка физического оборудования на ранних стадиях разработки. Реальное устройство требует физического подключения проводов, установки драйверов и процесса "прошивки и настройки" для каждого обновления ПО. Эмулятор же можно настроить мгновенно, загрузив заранее сохраненный файл конфигурации.

Интерфейс и возможности плагинов

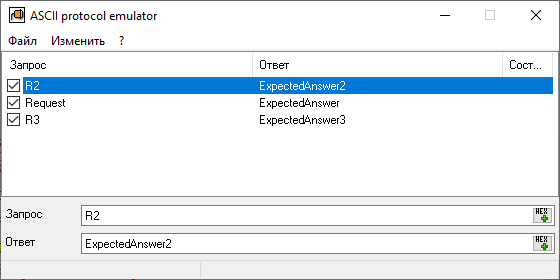

Интерфейс ASCII protocol emulator оптимизирован для ясности и скорости работы.

• Сопоставление запросов и ответов: Удобная таблица отображает активные правила. Каждая строка представляет собой пару "Запрос и Ответ".
• Ввод кода байта в виде HEX: Как видно в интерфейсе, поля "Запрос" и "Ответ" оснащены кнопкой HEX. Это позволяет пользователям вводить непечатные символы или двоичные пакеты, которые невозможно набрать как обычный текст.
• Управление состоянием: Столбец "Состояние" указывает на последнее активное правило (полученный запрос и обработанный ответ).
• Гибкое редактирование: Нижняя панель позволяет редактировать длинные строки и пакеты в более удобной форме.

Модуль ASCII protocol emulator требует выбора или настройки признаков окончания пакета данных для принимаемых и отправляемых данных в параметрах Advanced Serial Port Monitor (например, #0D#0A). Таким образом, в эмуляторе не нужно указывать признак конца пакета в каждой строке.

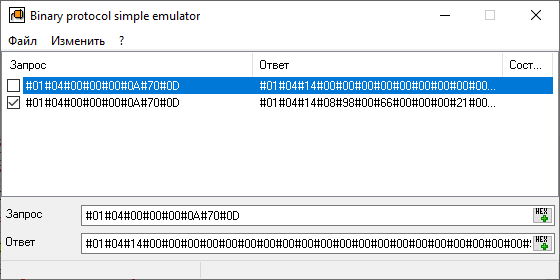

Модуль Binary protocol emulator оптимизирован для двоичных пакетов данных без явных символов окончания или начала пакета данных, таких как <CR> или <LF>. Они должны быть указаны для каждого запроса и ответа (если есть).

Типичные сценарии использования

1. Быстрая разработка интерфейсов и панелей управления

Команда программистов создает панель управления для отображения данных о давлении от промышленного датчика в реальном времени. Сам датчик все еще находится в производстве.

• Решение: Используя ASCII Emulator, команда задает строку запроса, например GET_PRES, и сопоставляет ее с имитируемым ответом, таким как PRES: 102.5psi.
• Результат: Разработчики фронтенда могут создать и протестировать всю логику интерфейса, убедившись, что цифры отображаются правильно, еще до того, как физический датчик будет подключен проводами.

2. QA тестирование (обработка ошибок)

Как ваше программное обеспечение отреагирует, если аппаратное устройство пришлет поврежденный ответ или код ошибки?

• Решение: Вместо того чтобы пытаться сломать физическое оборудование для вызова ошибки, используйте Binary Emulator. Запрограммируйте конкретный запрос на возврат пакета "Неверная команда" (Invalid Command) или "Переполнение буфера" (Buffer Overflow).
• Результат: Вы можете убедиться, что подпрограммы обработки ошибок в вашем ПО работают без отваливания, предотвращая системные сбои в полевых условиях. Вы также можете вручную отключать некоторые пары запрос-ответ, чтобы имитировать повреждение данных или непредвиденные таймауты.

3. Параллельные рабочие процессы проектирования

Во многих проектах команда разработчиков прошивок и команда разработчиков ПО работают одновременно.

• Решение: Обе команды согласовывают документ с описанием протокола. Команда ПО верхнего уровня использует эмулятор для имитации ответов прошивки.
• Результат: Разработка может идти параллельно. Когда прошивка наконец готова, программное обеспечение уже протестировано и готово к интеграции, что сокращает сроки реализации проекта на несколько недель.

Мнение эксперта: Больше, чем просто эхо-ответ

Профессиональная эмуляция протоколов - это не просто зеркальное отражение данных. Плагины Advanced Serial Port Monitor обрабатывают нюансы последовательной связи, которые упускают стандартные терминальные программы.

1. Точность таймингов: Эмулятор отвечает с минимальной задержкой, имитируя высокопроизводительную логику промышленных ПЛК, управляемую прерываниями.
2. Целостность бинарных данных: Благодаря полной поддержке ввода HEX-кодов вы можете эмулировать сложные бинарные протоколы (такие, как Modbus или другие пакеты с контрольными суммами), где один бит определяет валидность всего пакета.
3. Стабильность: Плагины рассчитаны на многодневную работу во время "прогонных испытаний", гарантируя, что ваше приложение сможет выдерживать длительную связь без зависаний передачи данных через порт.
