Сканер COM портов в Advanced Serial Port Monitor

Что такое сканер COM портов

Сканер COM портов — это инструмент для анализа, мониторинга и диагностики последовательных интерфейсов (COM и RS232) на вашем компьютере. Программа сканирует систему на наличие последовательных портов, включая скрытые устройства и добавляет их с описанием в список (напр., "COM10 - CH340 USB-COM"). Затем вы можете выбрать нужное устройство из списка и приступить к работе с ним.

Как работает сканер COM портов?

Для составления списка портов программа-сканнер использует разные системные вызовы Windows API для получения списка портов из диспетчера устройств и простого перебора наиболее часто используемых вариантов портов. Обратите внимание, что для правильной работы порта в системе, ему необходим драйвер, предоставляемый производителем. Драйверы для наиболее популярных типов портов уже встроены в современные операционные системы.

Если программа не видит COM порт

Проверьте в диспетчере устройств, что ваше устройство последовательного интерфейса отображается без восклицательного знака.
В современных ОС драйвер должен иметь цифровую подпись.
Обратите внимание, что назначенный номер COM порта не конфликтует с другим устройством. При необходимости, назначьте другой порт в свойствах устройства.
Если это извлекаемое устройство, то попробуйте закрыть все программы, которые могут его использовать, извлечь и подключить устройство заново.

Как работает сканер COM портов с данными?

Сканер COM портов можно использовать как инструмент для контроля передачи данных между устройствами через COM-порты (UART). Он позволяет отслеживать входящие и исходящие данные в реальном времени, выявлять ошибки, проверять корректность запросов и ответов, обеспечивать отладку работы оборудования.

Как начать работать со сканером COM портов?

Нашу программу очень легко превратить в мощный и гибко настраиваемый отладчик последовательного интерфейса. Для этого достаточно Не забудьте, что это нужно сделать до запуска исследуемой программы. И все в Ваших руках универсальный инструмент для решения широкого круга задач.

Скачайте и установите программу.
Запустите программу используя ярлык на рабочем столе.
Выберите в главном меню "Режим → Наблюдатель".
Выберите из списка последовательный порт.
Нажмите кнопку "Открыть".

Выбор режима наблюдателя Переключение в режим сканера последовательного интерфейса должно производиться ДО запуска исследуемой программы. Если не сделать этого, то в последствии, сканер последовательного интерфейса уже не сможет получить доступ к последовательному порту и соответственно не сможет выполнять свои функции.

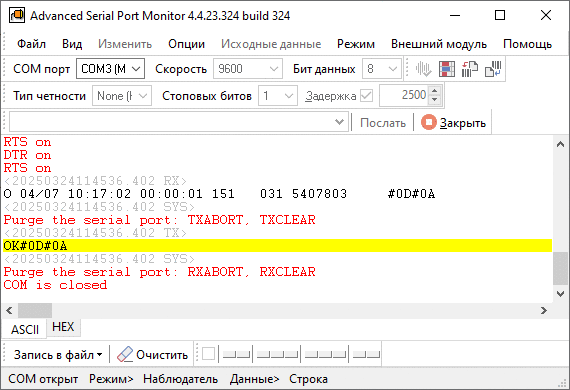

В режиме сканера последовательного интерфейса программа мониторит весь трафик, включая как передаваемые, так и принимаемые данные. При этом отправляемая информация может выделяться на экране для удобства анализа. Эту функцию можно активировать в настройках на соответствующей вкладке.

Наш сканер последовательного интерфейса позволяет наблюдать за передачей данных на экране в удобном для вас виде: шестнадцатеричном, десятичном. Также вы можете подкорректировать отображение данные под ваши нужды в свойствах программы "Прочее → Вид данных"

Сохранение лога данных в файл

Одним из ключевых преимуществ нашего Advanced Serial Port Monitor является функция сохранения передаваемых и принимаемых данных в файл для дальнейшего анализа. Гибкие настройки режима формирования файлов для входящих и исходящих данных в ASPM позволяют оптимизировать процесс и сэкономить время при работе с большим объемом данных, зафиксированных отладчиком последовательного интерфейса.

Нашу программу очень легко превратить в мощный и гибко настраиваемый отладчик последовательного интерфейса. Вы можете запустить несколько экземпляров программы с разными настройками и сканировать несколько com портов одновременно с разными настройками.

Сканеры COM портов применяются в разработке и тестировании электроники, настройке промышленного оборудования, а также при интеграции периферийных устройств, таких как датчики, модемы или принтеры, для повышения надежности их работы.
