NEC Electra Elite IPK II (no date): SMDR/CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от NEC Electra Elite IPK II (no date) в Advanced PBX Data Logger: параметры подключения, выбор парсера и 9 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Вывод SMDR через LAN-порт

1. Убедитесь, что на вашей АТС активирована лицензия SMDR.

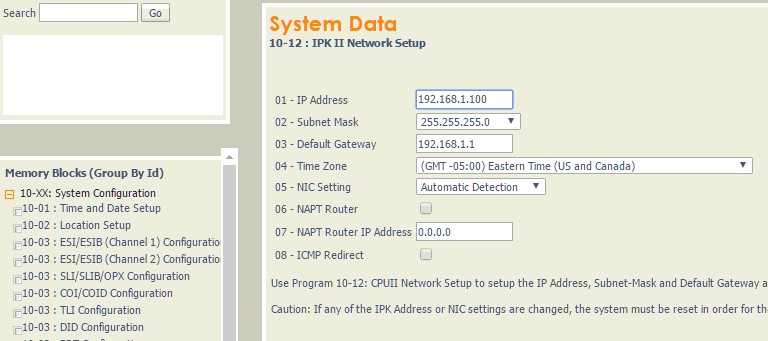

2. Перейдите в 10-12 "Network setup" и укажите статический IP-адрес. Наш логгер будет подключаться по этому адресу.

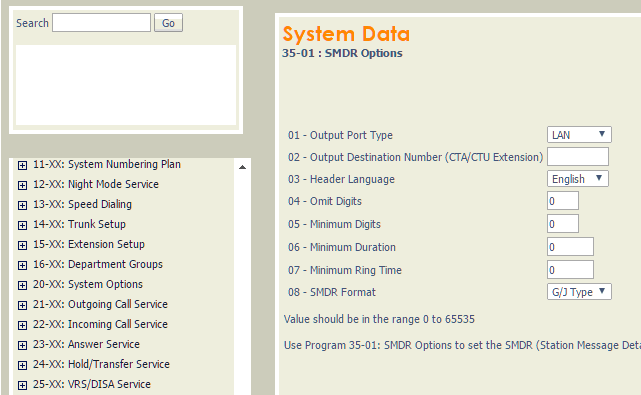

3. Перейдите в 35-01 "SMDR Options" и задайте указанные опции.

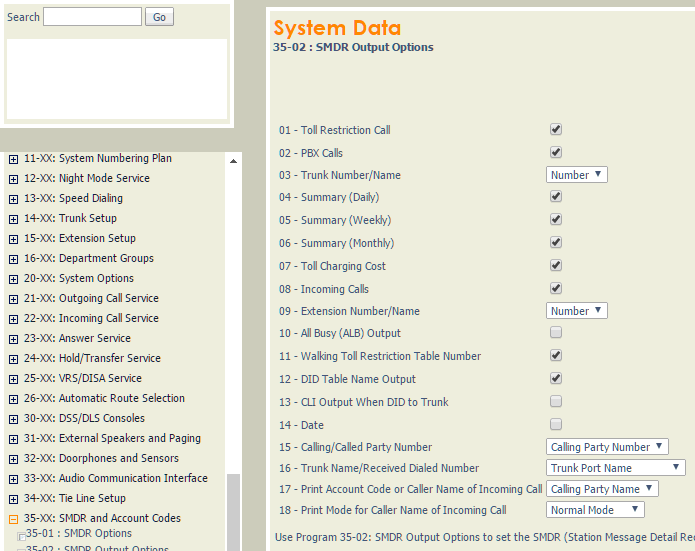

4. Перейдите в 35-02 "SMDR Output Options".

Параметры из документации производителя

Источник: NEC Electra Elite IPK - smdr reports, Tracer-SMDR-Compatibility-Guide. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.

Включение вывода SMDR по документации

1. Для SMDR требуется подключение через адаптер CTA или CTU либо через последовательный порт на Electra Elite IPK II CPUII
2. LAN-порт предоставляет данные SMDR только через терминальные программы с поддержкой LAN, такие как HyperTerminal, а не в виде простого необработанного потока
3. Для SMDR требуется подключение к CPUII через COM-порт или LAN-соединение; для USB-подключения нужен USB-драйвер
4. Вывод SMDR может осуществляться одновременно на до восьми устройств: одно через COM-порт KSU и одно через LAN-порт

Замечания о формате записи

• Program 35-01-09 выбирает формат даты (NA или другой); Program 35-02-14 переключает между двумя раскладками фиксированной ширины (0/1); 35-02-15/17/18 управляют отображением имени/номера Caller ID и DID
• Документированы коды класса/типа звонка: POT, POTA, PIN, ALB, BRD, PTRS, IVIN (не IT/OG/IC)
• Буфер вызовов SMDR хранит 500 звонков; обработка самых старых данных происходит, когда буфер заполнен, а устройство SMDR недоступно
• Общее руководство по совместимости систем учёта звонков отдельно перечисляет 'NEC Electra Elite', 'NEC IPK 1' и 'NEC IPK 2' как три разных формата SMDR с разными позициями символов полей

Настройка логгера в режиме TCP клиента

Наша программа должна работать в режиме TCP клиента. Это означает, что логгер сам инициирует подключение с АТС, которая работает в режиме сервера. Добавьте один или несколько IP адресов вашей АТС (NEC Electra Elite IPK II). Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем (в этом примере - 60010).

1. Добавьте новую конфигурацию с источником данных типа TCP, если не сделали это ранее.

2. Настройте параметры TCP подключения как показано ниже.

192.168.1.220

60010

192.168.1.220:60010

Выбор правильного модуля-парсера для NEC Electra Elite IPK II (no date)

NEC Electra Elite IPK II (no date)

NEC Electra Elite IPK II (no date)

Данные, извлекаемые PBX Data Logger

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
