NEC DSX 80: настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от NEC DSX 80 в Advanced PBX Data Logger: параметры подключения, выбор парсера и 11 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Параметр	NEC DSX 80
Интерфейс	Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Парсер	NEC DSX 80
Извлекаемых полей	11
Другие системы NEC	Форматы SMDR NEC Electra Elite, Aspire, DS2000, XN120

Распиновка кабеля NEC DSX 40, 80, 160

Для подключения к последовательному порту DSX вы можете использовать:

Адаптер P/N 1091014 для подключения к 9-контактному последовательному порту принтера
Стандартный 6-проводный шнур от адаптера до последовательного порта DSX.

Примечание: АТС не буферизует записи SMDR, когда компьютер отключён или недоступен.

Параметры связи DSX по умолчанию:

Скорость передачи последовательного порта: 38,400;
Число бит данных: 8;
Parity: None;
Стоповые биты: 1.

Name	PBX (RJ11 jack, 6 pin conductor)	Computer (DB9)	Name
DTR	1	4	DSR
TXD	2	3	RXD
GND	3	5	GND
GND	4		Не подключено
RXD	5	3	TXD
DSR	6	1	DTR

Подключение NEC DSX 40

NEC%20DSX 40. RS232 port

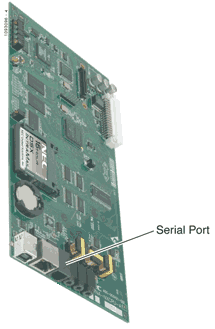

Подключение NEC DSX 80 и 160

NEC%20DSX 80. RS232 port

Программирование NEC DSX

1541-01: SMDR Port — введите 1 (RS232), чтобы включить вывод SMDR.

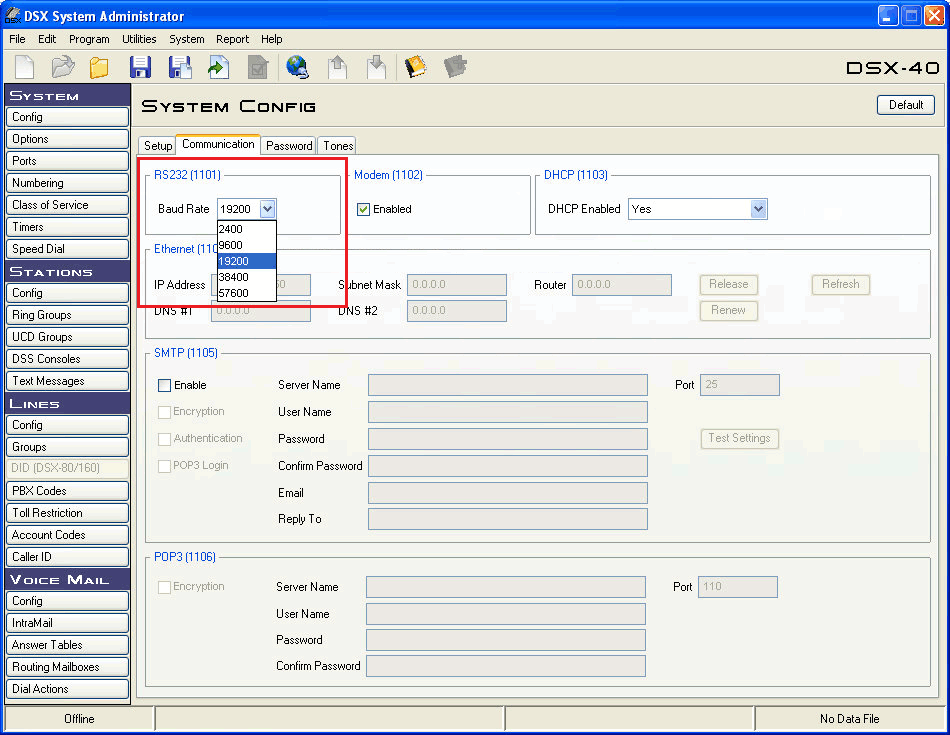

1101-01: Baud Rate — измените скорость последовательного порта DSX (при необходимости: 1 для 2400, 2 для 9600, 3 для 19,200, 4 для 38,400, 5 для 57,600).
1541-02: Print SMDR Headers — введите Yes.
3111-06: Station Message Detail Recording — введите Yes.
1541-03: SMDR Language — введите 1 (English).

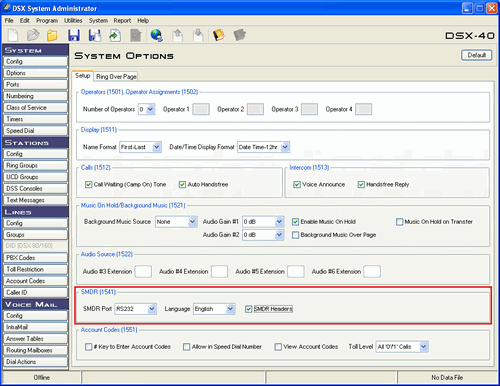

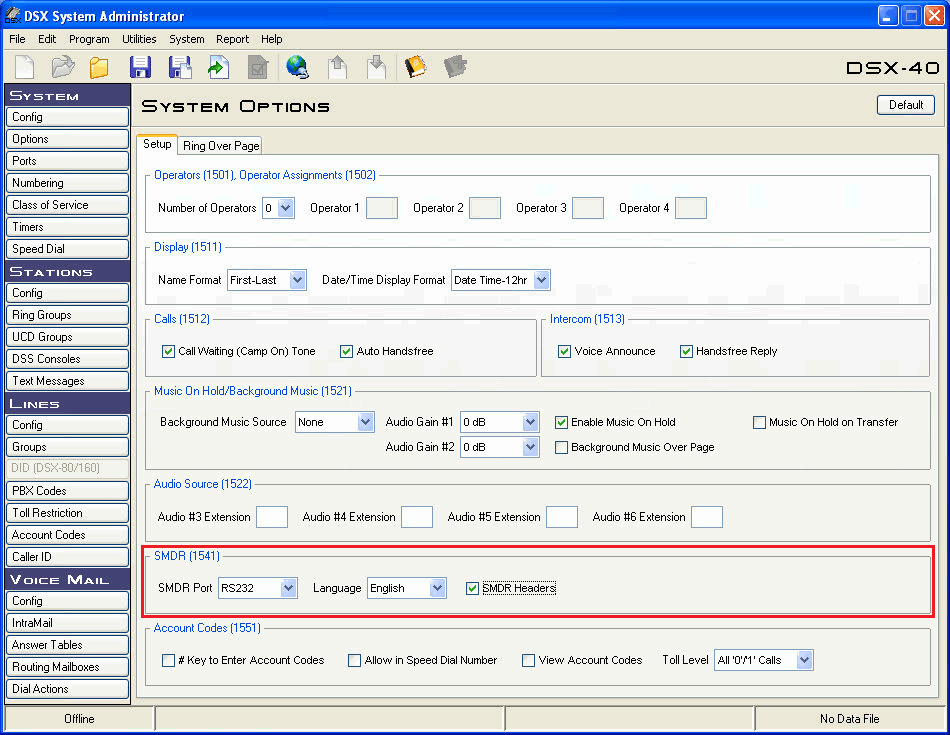

Программирование NEC DSX через "DSX System Administrator"

Настройка COM порта

Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы можете посмотреть номер порта в Диспетчере устройств → Порты.

1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).

Интерфейс RS232

2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.

Параметры RS232 или COM порта для NEC DSX 80

Выбор правильного модуля-парсера для NEC DSX 80

NEC DSX 80

Данные, извлекаемые PBX Data Logger

Описание	Тип данных	Имя колонки
Тип звонка	string	CALL_TYPE
Направление	string	DIRECTION
Расширение	string	EXT
Линия	string	TRUNK
Вызывающий телефон	string	CALLER_PHONE
Набранный номер	string	DIALED_PHONE
Абонент	string	ACC
Время звонка	datetime	CALL_TIME
Длительность звонка	datetime	CALL_DURATION
Длительность звонка (с)	integer	CALL_DURATION_S
Caller name	string	FLAG1

Пример записи

Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.

307| 01|                         320xxxx|          |02:09:38P|00:00:23|OUT
<201xxxxxxxxxxx.572>
307| 06|                         320xxxx|          |02:14:55P|00:00:17|OUT
<201xxxxxxxxxxx.040>
302| 03|                     171xxxxxxxx|          |02:14:37P|00:01:59|OUT
<201xxxxxxxxxxx.071>

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
