LG Aria Soho: настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от LG Aria Soho в Advanced PBX Data Logger: параметры подключения, выбор парсера и 12 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Настройка АТС

1. Откройте утилиту "LDK PCADMIN" и подключитесь к вашей АТС.

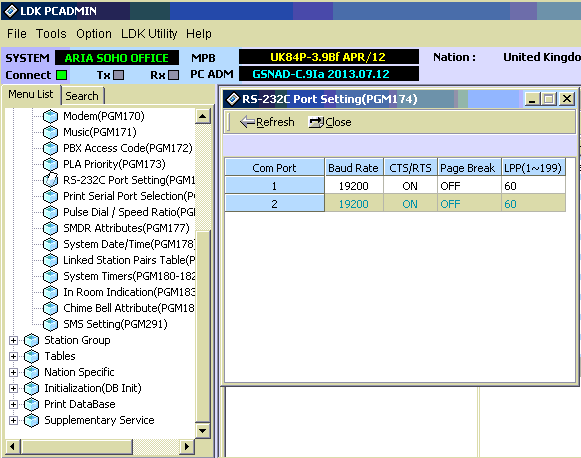

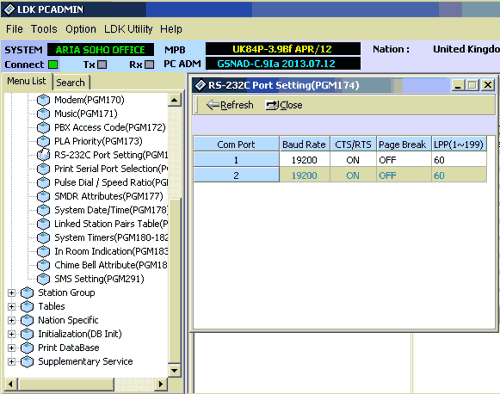

2. Перейдите на вкладку "Search", введите PGM174, откройте и измените настройки порта RS232, как показано ниже.

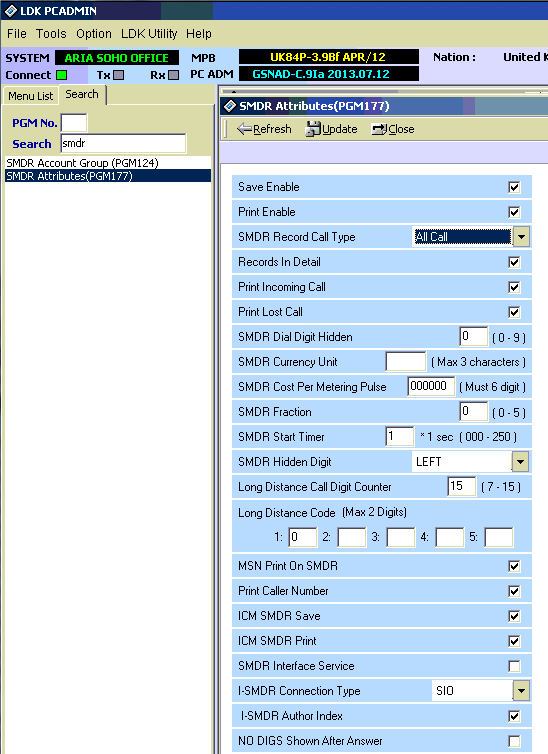

3. Перейдите на вкладку "Search", введите PGM177, откройте и измените настройки SMDR, как показано ниже.

5. PGM142/16: (SMDR Print Enable) - включите SMDR для каждой линии.
6. PGM141/5: (CO Line Type). Должно быть = CO. (Если этот параметр = PBX, то нужно задать код в PGM172).
7. PGM175 (Info/On-line SMDR) - установите значение COM1 или TELNET1 (если есть плата LAN)
8. Не забудьте сохранить все изменения.

Параметры из документации производителя

Источник: ARIA SOHO SMDR RUS, smdr pinout. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.

Замечания о формате записи

• Собственные примеры записей SMDR в руководстве используют более развёрнутую раскладку, чем пример на странице: таблица station/CO/time/start/DIAL-CLI-CPN с префиксом состояния R/G/H, отмечающим, как звучал или удерживался потерянный или переадресованный звонок, например 'R RING 00:05' для обычного вызова.

Настройка COM порта

Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы можете посмотреть номер порта в Диспетчере устройств → Порты.

1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).

2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.

Выбор правильного модуля-парсера для LG Aria Soho

LG Aria Soho

LG Aria Soho

Данные, извлекаемые PBX Data Logger

Пример записи

Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.

0936 700       00:00:06 28/07/11 10:03 E706
0938 715       00:00:26 28/07/11 10:06 E700
0941 723       00:00:08 28/07/11 10:07 E747

Программа настройки LG

Системы LG LDK и Aria SOHO программируются с помощью приложения PC Admin (LDK PC Admin), которое поставляется LG, Ericsson-LG или дилером, а не AGG Software. Параметры SMDR с этой страницы задаются там; PBX Data Logger принимает записи, вывод которых они включают.

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
