Karel MS48: настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от Karel MS48 в Advanced PBX Data Logger: параметры подключения, выбор парсера и 8 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Параметр	Karel MS48
Интерфейс	Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Парсер	Karel MS48
Извлекаемых полей	8

Подключение платы PKCR к ПК

Connector Pin No	Signal	25-pin card connector	9-pin PC connector
1	+10 VDC	4	7
2	-10 VDC	20	4
3	TXD	3	2
4	RXD	2	3
5	PC GND	7	5

Протокол обмена данными использует скорость передачи 4800 бод, 8 бит данных, 1 стоповый бит и без чётности.

Подключение платы RS232 к ПК

Connector Pin No	Signal	25-pin card connector	9-pin PC connector
1	TXD	3	3
2	RXD	20	6
3	GND	7	5

Для этого используйте скорость передачи 2400 бод, 8 бит данных, 1 стоповый бит и чётность EVEN.

Параметры из документации производителя

Источник: smdr pinout. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.

Параметр	Значение по документации
кабель или распиновка	25-pin card pin3 (TXD) -> PC 9-pin pin3; 25-pin card pin20 (RXD) -> PC 9-pin pin6; 25-pin card pin7 (GND) -> PC 9-pin pin5.

Настройка COM порта

Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы можете посмотреть номер порта в Диспетчере устройств → Порты.

1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).

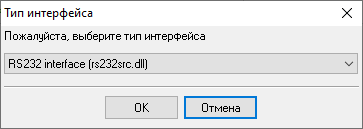

Интерфейс RS232

2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.

Параметры RS232 или COM порта для Karel MS48

Выбор правильного модуля-парсера для Karel MS48

Karel MS48

Данные, извлекаемые PBX Data Logger

Описание	Тип данных	Имя колонки
Тип звонка	string	CALL_TYPE
Направление	string	DIRECTION
Время звонка	datetime	CALL_TIME
Длительность звонка	datetime	CALL_DURATION
Длительность звонка (с)	integer	CALL_DURATION_S
Расширение	string	EXT
Линия	string	TRUNK
Телефон	string	DIALED_PHONE

Пример записи

Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.

18/02/07 21:00:33 21:04:50 04:17  111  111 02 012xxxxx
18/02/07 21:00:33 21:04:50 04:17  111  111 02 012xxxxx
18/02/07 21:04:07 21:05:30 01:23  114  114 03 097xxxxxx

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
