Avaya Communication Manager (Customized Output Format ACM 6.3)

Данные и Параметры соединения ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

Configuring ACM

System parameters

1. Type change system-parameters cdr. Press Enter.
2. The CDR System Parameters screen appears.
3. In the Primary Output Format field, select customized.
4. In the CDR Date Format field, select day/month.

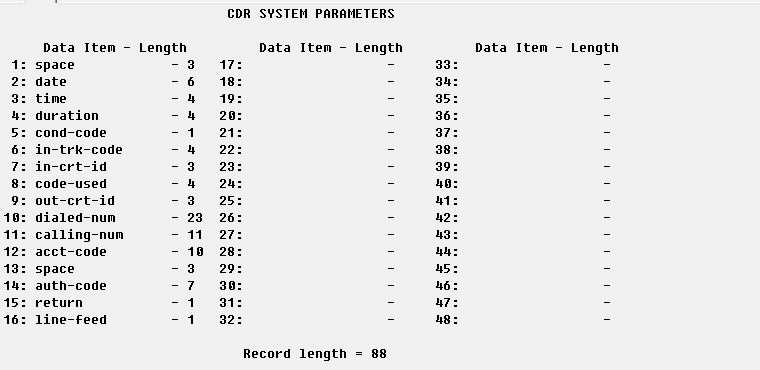

5. On the page #2 define CDR fields descriptions as on the figure above.

IP services - Client mode (Preferred)

The PBX can also work in the TCP client mode. You may use this mode instead of the TCP server mode.

1. Type list node-names all.
2. Press Enter.
3. Add a new node with the following settings.
4. Type - IP
5. Name - pbxlogger
6. IP Address - 192.168.10.33 (this is the IP address where Advanced PBX Data Logger is installed. The computer with the logger must have a static IP address)

1. Type display ip-services.
2. Press Enter.
3. Verify or change the settings for the CDR1 service.
4. Enabled - Y.
5. Reliable Protocol - N.
6. Local port - 0.
7. Remote node - pbxlogger.
8. Remote port - 5555.

IP services - Server mode

1. Type display ip-services.
2. Press Enter.
3. Verify the settings for the CDR1 service.
4. Enabled - Y.
5. Reliable Protocol - N.
6. The following suggested settings instruct the PBX to work in the TCP Server mode.
7. Local port - 5555 (you may use any other port number above 1024. But you must specify the same port number in Advanced PBX Data Logger).
8. Remote node - Any.
9. Remote port - 0.

Avaya Communication Manager (ACM) 6.3 and higher. Customized format.

This parser is designed for the following customized format.

Date format

The parser expects date in MMDDYY format (month/day/year).

Настройка логгера в режиме TCP клиента

Наша программа должна работать в режиме TCP клиента. Это означает, что логгер сам инициирует подключение с АТС, которая работает в режиме сервера. Добавьте один или несколько IP адресов вашей АТС (Avaya). Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем (в этом примере - 5555).

1. Добавьте новую конфигурацию с источником данных типа TCP, если не сделали это ранее.

2. Настройте параметры TCP подключения как показано ниже.

192.168.1.220

5555

192.168.1.220:5555

Настройка Advanced PBX Data Logger как TCP сервер

PBX Data Logger должен быть настроен в режиме TCP сервера и прослушивать адрес 0.0.0.0:5555 (см. ниже). IP адрес 0.0.0.0 позволяет принимать данные по всех сетевым интерфейсам на компьютере. Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем.

1. Добавьте новую конфигурацию с источником данных типа TCP (если не сделали это прежде).

2. Настройте параметры TCP подключения как показано ниже.

5555

5555

Выбор правильного модуля-парсера для Avaya Communication Manager (Customized Output Format ACM 6.3)

Avaya Communication Manager (Customized Output Format ACM 6.3)

Avaya Communication Manager (Customized Output Format ACM 6.3)

Данные, извлекаемые PBX Data Logger
