Siemens Hicom-118. Параметры соединения и формат данных SMDR/CDR


Данные ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

Connection parameters

This information is applicable for: Hicom 100, Hicom 110, Hicom 120


With the "PCSAT" software you should configure the following:

Data for Call-Duration Recording

Line-Related Data for CDR
Outgoing Calls: Y
Incoming Calls: Y
Account Codes: Y
Data Mode Intervals: Y

System Data for Printer and Interface

Followed by blank lines: N
Lines per page: 00
Data records per page: 00
Control characters preceding records: - -
Control characters following records: CR LF

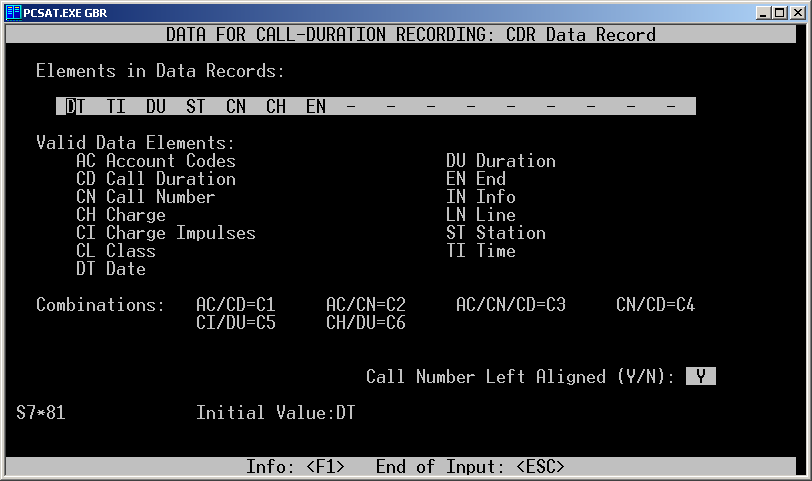

CDR Data Record

Set elements to one of the following configurations:
DT TI DU ST CN CH EN
DT TI DU ST CN CH CI EN

CDR settings

CDR ports



Pinouts PC to Hicom (via standard patch lead)

DB25

1 –
2 – WHITE
3 – RED
4 – YELLOW
5 – ORANGE
6 – GREEN
7 – BROWN
8 – BLACK
9 –
10 –
11 –
12 –
13 –
14 –
15 –
16 –
17 –
18 –
19 –
20 – BLUE
21 –
22 –
23 –
24 –
25 –

DB 9

1 – BLACK
2 – WHITE
3 – RED
4 – GREEN
5 – BROWN
6 – BLUE
7 – ORANGE
8 – YELLOW
9–

PBX (25 pin male) PC (9 pin female) PC (25 pin female)
7 5 7
2 2 3
3 3 2
4 8 20
5 7 5

Настройка COM порта

Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы может посмотреть номера порта в Диспетчере устройств → Порты.

1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).

Интерфейс RS232

2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.

Параметры RS232 или COM порта для (none)
Контроль передачи данных (none)

Выбор правильного модуля-парсера для Siemens Hicom-118

Выбор парсера для Siemens Hicom-118. Параметры соединения и формат данных SMDR/CDR для PBX Data Logger

Siemens Hicom-118

Siemens Hicom-118

Данные, извлекаемые PBX Data Logger

ОписаниеТип данныхИмя колонки
Время звонкаdatetimeCALL_TIME
COstringTRUNK
ИсточникstringEXT
Ожидания ответаdatetimeRING
Длительность звонкаdatetimeCALL_DURATION
Длительность звонка (с)integerCALL_DURATION_S
ТелефонstringDIALED_PHONE
Тип звонкаstringCALL_TYPE
НаправлениеstringDIRECTION
