NEC Aspire: настройка SMDR и форматы
Эта страница охватывает варианты NEC NEC Aspire (Format2,Date), NEC Aspire V2 и NEC Aspire в Advanced PBX Data Logger. В каждом разделе приведены параметры подключения, парсер и поля, которые логгер извлекает для отчётов или базы данных; если шаги настройки одинаковы для всех вариантов, они приведены один раз. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.
Кратко
| Параметр | NEC Aspire: настройка SMDR и форматы |
|---|---|
| Варианты на этой странице | NEC Aspire (Format2,Date), NEC Aspire V2, NEC Aspire |
| Интерфейс | Зависит от варианта; см. соответствующий раздел. |
| Порт | 60010 |
| Парсеры | NEC Aspire (Format2,Date), NEC Aspire V2, NEC Aspire |
| Извлекаемых полей | от 9 до 12 |
| Другие системы NEC | Форматы SMDR NEC Electra Elite, Aspire, DS2000, XN120 |
Варианты на этой странице
- NEC Aspire (Format2,Date) · Локальная сеть, порт 60010, полей: 12
- NEC Aspire V2 · Последовательный порт, полей: 9
- NEC Aspire · Последовательный порт, полей: 9
Параметры из документации производителя
Источник: nec aspire smdr 2, Aspire S SMDR Manual. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.
Замечания о формате записи
- Class Definitions (коды типа звонка) документированы для поля CLASS в SMDR Aspire
- Дополнительные коды класса: ALB (все линии группы заняты), BRD (заблокирован Toll Restriction), PTRS (переведённый звонок), IVIN (звонок по транку BRI)
- Для неотвеченных звонков в поле Account вместо значения учёта/стоимости печатается 'NO ANSWER'
- Когда Program 35-02-18 = 1, длинное имя Caller ID переносится на вторую строку 'NEXT', а не обрезается
- При Program 35-02-14 = 0 (без столбца DATE) заданы фиксированные позиции символов для полей CLASS/TIME/LINE/DURATION/STATION/DIALLED/Account
- При Program 35-02-14 = 1 (столбец DATE отображается, что соответствует варианту 'Format2,Date' на этой странице) в запись добавляется поле DATE, а последующие поля сдвигаются вправо
NEC Aspire (Format2,Date)
Парсер: NEC Aspire (Format2,Date)
Подключение: Локальная сеть. АТС принимает подключение на TCP-порт 60010; логгер подключается к IP-адресу АТС. Порт 60010.
Извлекаемых полей: 12
Программирование SMDR
10-12-01 : NTCPU Network Setup - IP Address
При использовании IP-соединения через Ethernet-порт CPU настройте IP-адрес, используемый для подключения ПК к системе Aspire (по умолчанию: 172.16.0.10).
10-21-02 : NTCPU Hardware Setup - Baud Rate for COM Port
Если соединение SMDR выполняется через COM-порт на CPU, укажите скорость передачи (0=4800, 1=9600, 2=19200, 3=38400).

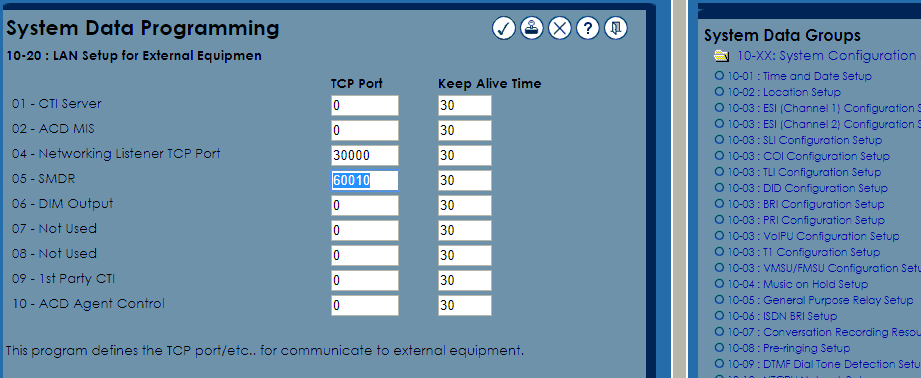

10-20-01 : LAN Setup for External Equipment
Укажите TCP-порт (0-65535) для связи с SMDR (тип 5).
10-21-02 : NTCPU Hardware Setup - Baud Rate for COM Port
Если соединение SMDR выполняется через COM-порт на CPU, укажите скорость передачи (0=4800, 1=9600, 2=19200, 3=38400).

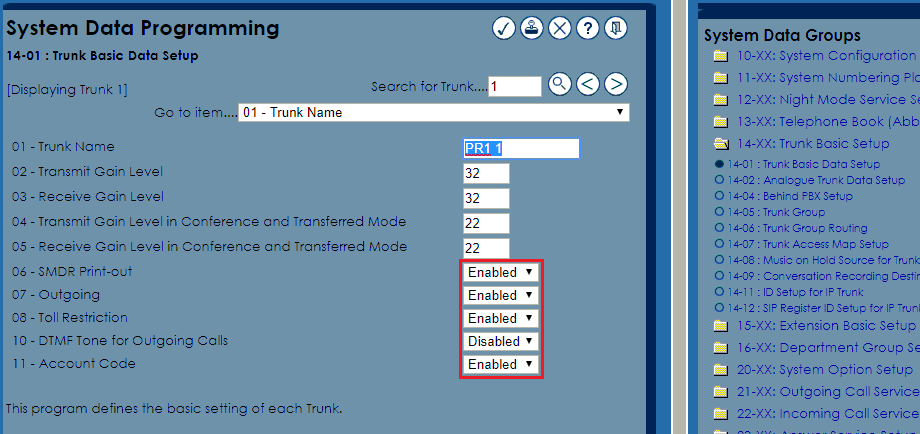

14-01-06 : Basic Trunk Data Setup - SMDR Print Out
Для каждой транковой линии введите 1, если вызовы этой линии должны отображаться в отчёте SMDR. Введите 0, если вызовы этой линии не должны отображаться в отчёте SMDR.

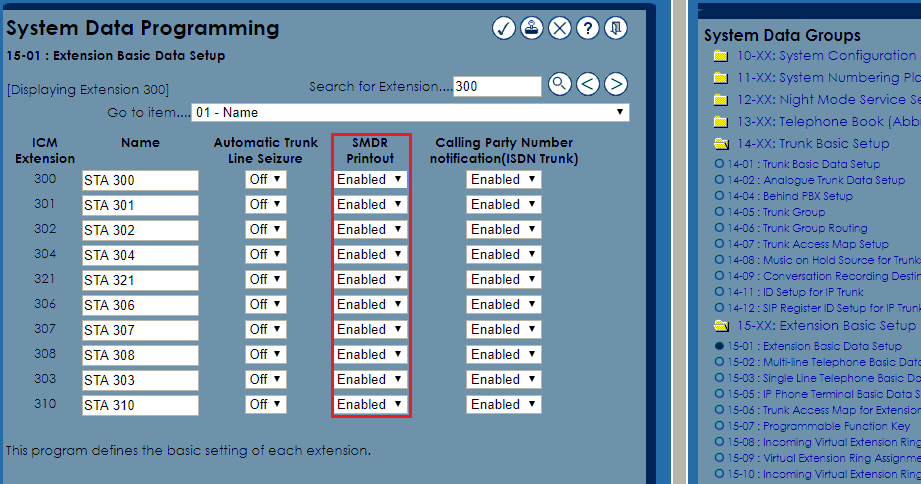

15-01-03 : Basic Extension Data Setup - SMDR Printout
Для каждого добавочного номера введите 1, если вызовы этого добавочного номера должны отображаться в отчёте SMDR. Введите 0, если вызовы этого добавочного номера не должны отображаться в отчёте SMDR.
15-02-19 : Multi-Line Telephone Basic Data Setup - CTA/CTU Data Communication Mode
Выберите '0', если dip-переключатели настроены на подключение ПК, или выберите '1', если на адаптере CTA/CTU выбрано подключение принтера/SMDR.
15-02-20 : Multi-Line Telephone Basic Data Setup - Baud Rate for CTA Port
Установите скорость передачи, используемую CTA (0=4800, 1=9600, 2=19200).

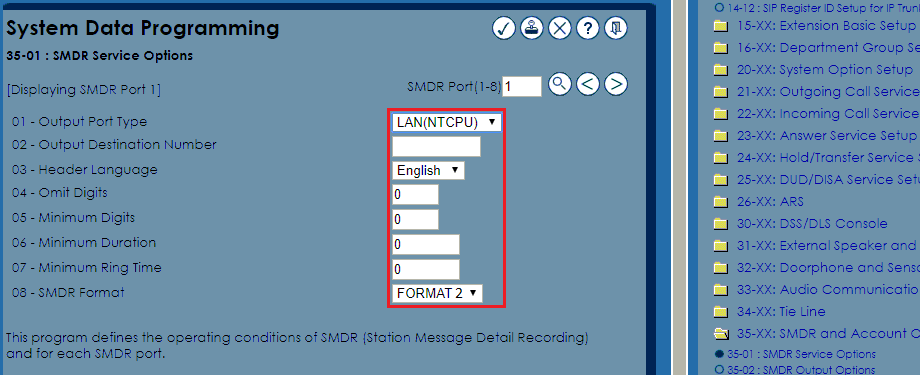

35-01-01 : SMDR Options - Output Port Type
Укажите тип соединения, используемого для SMDR (0=не задано, 1=COM(NTCPU), 3=LAN, 4=CTA/CTU). Скорость передачи для COM-порта должна быть задана в Program 10-21-02 или 15-02-20.
35-01-02 : SMDR Options - Output Destination Number
Укажите выходной порт принтера SMDR (номер порта CTA/CTU).
35-01-03 : SMDR Options - Header Language
Укажите язык, на котором должен печататься заголовок SMDR: 0=английский.
35-01-04 : SMDR Options - Omit (Mask) Digits
Введите количество цифр (1-24), которые должны быть скрыты в SMDR (т.е. заменены на "X"). Введите 0, чтобы не скрывать цифры.
35-01-05 : SMDR Options - Minimum Number of SMDR Digits
Введите минимальное количество цифр, которое должен набрать пользователь (1-24), прежде чем система включит вызов в отчёт SMDR. Введите 0, чтобы включать все исходящие вызовы независимо от количества набранных цифр.
35-01-06 : SMDR Options - Minimum Call Duration
Введите минимальную продолжительность вызова (1-65535), который будет напечатан в отчёте SMDR. Введите 0, чтобы печатались вызовы любой продолжительности.
35-01-07 : SMDR Options - Minimum Ringing Time
Введите, сколько времени должен звонить неотвеченный вызов (1-65535), прежде чем SMDR запишет его как "No Answer". Введите 0, чтобы печатались все вызовы "No Answer".
35-01-08 : SMDR Options - SMDR Format
Не изменяйте:
Эта опция добавлена для увеличения поля кода учёта с 8 до 16 символов при использовании в Великобритании. Это позволяет отображать 16 символов имени Caller ID для США; для США эта опция установлена в значение "0" и должна оставаться в этом положении, поскольку 16 символов уже выделены под поле кода учёта. Section 5: Data and SMDR Aspire S Hardware Manual Section 5: Data and SMDR 5-7 5

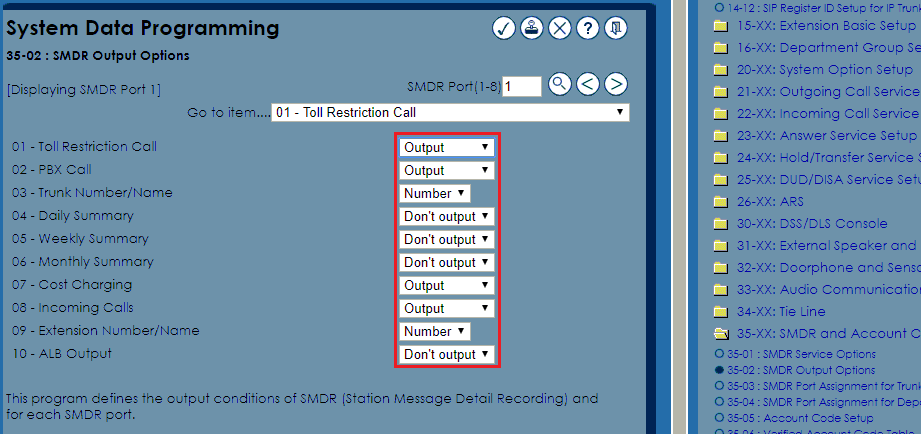

35-02-01 : SMDR Output Options - Toll Restricted Call
Введите 1, если вы хотите, чтобы отчёт SMDR включал вызовы, заблокированные функцией Toll Restriction. Введите 0, чтобы исключить заблокированные вызовы.
35-02-02 : SMDR Output Options - PBX Calls
Если система находится за АТС (PBX), введите 1, чтобы SMDR включал все вызовы к этой АТС. Введите 0, чтобы SMDR включал только вызовы, набранные с использованием кода доступа к транковой линии PBX.
35-02-03 : SMDR Output Options - Display Trunk Name or Number
Выберите, должна ли система отображать в отчётах SMDR имя транковой линии (0) или номер (1). Если эта опция установлена в "1", Program 35-02-14 должна быть установлена в "0".
35-02-04 : SMDR Output Options - Daily Summary
35-02-05 : Weekly Summary and
35-02-06 : Monthly Summary
Введите 1, чтобы включить сводный отчёт. Введите 0, чтобы отключить сводный отчёт. Ежедневный отчёт печатается каждый день в полночь. Еженедельный отчёт печатается каждую ночь с воскресенья на понедельник в полночь. Ежемесячный отчёт печатается в полночь в последний день месяца.
35-02-08 : SMDR Output Options - Incoming Calls
Введите 0, если вы хотите, чтобы отчёт SMDR включал входящие вызовы. Введите 1, если вы хотите, чтобы отчёт SMDR исключал входящие вызовы.
35-02-09 : SMDR Output Options - Print Name or Number
Введите 0, если вы хотите, чтобы отчёт SMDR включал имя добавочного номера. Введите 1, если вы хотите, чтобы отчёт SMDR включал номер добавочного номера.
35-02-10 : SMDR Output Options - All Lines Busy (ALB) Output
Введите 1, чтобы фиксировать информацию о том, что все линии группы заняты и пользователь добавочного номера пытается получить доступ к группе. Введите 0, если эта информация не должна фиксироваться.
35-02-12 : SMDR Output Options - DID Table Name Output
Определите, должно ли отображаться имя таблицы DID для входящих вызовов DID (0=не отображается, 1=отображается).
35-02-13 : SMDR Output Options - CLI Output When DID to Trunk
Определите, должен ли отображаться Caller ID при переводе входящего номера DID на исходящую транковую линию (0=не отображается, 1=отображается).
35-02-14 : SMDR Output Options - Date
Определите, должна ли отображаться дата в отчётах SMDR (0=не отображается, 1=отображается). Эта опция должна быть установлена в "0", если в Program 35-02-03 задано отображение имени транковой линии.
35-02-15 : SMDR Output Options - CLI/DID Number Switching
Введите 0, чтобы отображался номер Caller ID. В настоящее время опция "1" для номера DID недоступна. Начиная с версии ПО 4.0E+, определите, должен ли в выводе SMDR отображаться номер Caller ID (0), номер DID (1) или имя Caller ID (2).
35-02-16 : SMDR Output Options - Print Trunk Name or Received Dialed Number
Определите, как SMDR должен печатать входящие вызовы на транковых линиях ANI/DNIS или DID. Если установлено значение (1), транковые линии ANI/DNIS могут печатать цифры DNIS для транковых линий DID; если полученный номер не определён в Program 22-11-01, номер не будет напечатан. Если установлено значение (0), вместо этого печатаются имена транковых линий (как назначено в Program 14-01-01).
35-02-17 : SMDR Output Options - Print Account Code or Caller ID Name
Определите, что должно отображаться в записи SMDR: код учёта (0) или имя Caller ID (1). По умолчанию отображается код учёта. Примечание: для применения этой настройки Program 35-01-08 должна быть установлена в значение "0".
Подключение через COM-порт
Вам потребуется стандартный нуль-модемный кабель RS232
NEC Aspire
Эта АТС выводит данные SMDR через IP.
Вы можете легко изменить указанную выше настройку с помощью интерфейса WebPro.
- Откройте ваш любимый браузер.
- Перейдите по адресу http://192.168.1.220/ (укажите здесь IP-адрес вашей АТС)
- Войдите, используя имя и пароль установщика (заводские настройки по умолчанию для NEC Aspire WebPro: ASPIRE/12345678).
- Измените настройки ниже.
- Примените изменённые настройки.
- Перезагрузите АТС, если вы изменили что-либо в разделе "NTCPU Network Setup".
Данные, извлекаемые PBX Data Logger: NEC Aspire (Format2,Date)
| Описание | Тип данных | Имя колонки |
|---|---|---|
| Тип звонка | string | CALL_TYPE |
| Направление | string | DIRECTION |
| Record ID | string | FLAG1 |
| Время звонка | datetime | CALL_TIME |
| CO | string | TRUNK |
| Длительность звонка | datetime | CALL_DURATION |
| Длительность звонка (с) | integer | CALL_DURATION_S |
| Расширение | string | EXT |
| Набранный номер | string | DIALED_PHONE |
| Вызывающий телефон | string | CALLER_PHONE |
| Ожидания ответаing time | datetime | RING |
| Абонент | string | ACC |
Пример записи
Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.
09/21/2017 PAGE 001
01 NAME 20:54 09/21 001 00:03:38 006 408xxxxxxx 0:02
NEC Aspire V2
Парсер: NEC Aspire V2
Подключение: Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Извлекаемых полей: 9
Программирование SMDR
10-12-01 : NTCPU Network Setup - IP Address
При использовании IP-соединения через Ethernet-порт CPU настройте IP-адрес, используемый для подключения ПК к системе Aspire (по умолчанию: 172.16.0.10).
10-21-02 : NTCPU Hardware Setup - Baud Rate for COM Port
Если соединение SMDR выполняется через COM-порт на CPU, укажите скорость передачи (0=4800, 1=9600, 2=19200, 3=38400).
10-20-01 : LAN Setup for External Equipment
Укажите TCP-порт (0-65535) для связи с SMDR (тип 5).
10-21-02 : NTCPU Hardware Setup - Baud Rate for COM Port
Если соединение SMDR выполняется через COM-порт на CPU, укажите скорость передачи (0=4800, 1=9600, 2=19200, 3=38400).
14-01-06 : Basic Trunk Data Setup - SMDR Print Out
Для каждой транковой линии введите 1, если вызовы этой линии должны отображаться в отчёте SMDR. Введите 0, если вызовы этой линии не должны отображаться в отчёте SMDR.
15-01-03 : Basic Extension Data Setup - SMDR Printout
Для каждого добавочного номера введите 1, если вызовы этого добавочного номера должны отображаться в отчёте SMDR. Введите 0, если вызовы этого добавочного номера не должны отображаться в отчёте SMDR.
15-02-19 : Multi-Line Telephone Basic Data Setup - CTA/CTU Data Communication Mode
Выберите '0', если dip-переключатели настроены на подключение ПК, или выберите '1', если на адаптере CTA/CTU выбрано подключение принтера/SMDR.
15-02-20 : Multi-Line Telephone Basic Data Setup - Baud Rate for CTA Port
Установите скорость передачи, используемую CTA (0=4800, 1=9600, 2=19200).
35-01-01 : SMDR Options - Output Port Type
Укажите тип соединения, используемого для SMDR (0=не задано, 1=COM(NTCPU), 3=LAN, 4=CTA/CTU). Скорость передачи для COM-порта должна быть задана в Program 10-21-02 или 15-02-20.
35-01-02 : SMDR Options - Output Destination Number
Укажите выходной порт принтера SMDR (номер порта CTA/CTU).
35-01-03 : SMDR Options - Header Language
Укажите язык, на котором должен печататься заголовок SMDR: 0=английский.
35-01-04 : SMDR Options - Omit (Mask) Digits
Введите количество цифр (1-24), которые должны быть скрыты в SMDR (т.е. заменены на "X"). Введите 0, чтобы не скрывать цифры.
35-01-05 : SMDR Options - Minimum Number of SMDR Digits
Введите минимальное количество цифр, которое должен набрать пользователь (1-24), прежде чем система включит вызов в отчёт SMDR. Введите 0, чтобы включать все исходящие вызовы независимо от количества набранных цифр.
35-01-06 : SMDR Options - Minimum Call Duration
Введите минимальную продолжительность вызова (1-65535), который будет напечатан в отчёте SMDR. Введите 0, чтобы печатались вызовы любой продолжительности.
35-01-07 : SMDR Options - Minimum Ringing Time
Введите, сколько времени должен звонить неотвеченный вызов (1-65535), прежде чем SMDR запишет его как "No Answer". Введите 0, чтобы печатались все вызовы "No Answer".
35-01-08 : SMDR Options - SMDR Format
Не изменяйте:
Эта опция добавлена для увеличения поля кода учёта с 8 до 16 символов при использовании в Великобритании. Это позволяет отображать 16 символов имени Caller ID для США; для США эта опция установлена в значение "0" и должна оставаться в этом положении, поскольку 16 символов уже выделены под поле кода учёта. Section 5: Data and SMDR Aspire S Hardware Manual Section 5: Data and SMDR 5-7 5
35-02-01 : SMDR Output Options - Toll Restricted Call
Введите 1, если вы хотите, чтобы отчёт SMDR включал вызовы, заблокированные функцией Toll Restriction. Введите 0, чтобы исключить заблокированные вызовы.
35-02-02 : SMDR Output Options - PBX Calls
Если система находится за АТС (PBX), введите 1, чтобы SMDR включал все вызовы к этой АТС. Введите 0, чтобы SMDR включал только вызовы, набранные с использованием кода доступа к транковой линии PBX.
35-02-03 : SMDR Output Options - Display Trunk Name or Number
Выберите, должна ли система отображать в отчётах SMDR имя транковой линии (0) или номер (1). Если эта опция установлена в "1", Program 35-02-14 должна быть установлена в "0".
35-02-04 : SMDR Output Options - Daily Summary
35-02-05 : Weekly Summary and
35-02-06 : Monthly Summary
Введите 1, чтобы включить сводный отчёт. Введите 0, чтобы отключить сводный отчёт. Ежедневный отчёт печатается каждый день в полночь. Еженедельный отчёт печатается каждую ночь с воскресенья на понедельник в полночь. Ежемесячный отчёт печатается в полночь в последний день месяца.
35-02-08 : SMDR Output Options - Incoming Calls
Введите 0, если вы хотите, чтобы отчёт SMDR включал входящие вызовы. Введите 1, если вы хотите, чтобы отчёт SMDR исключал входящие вызовы.
35-02-09 : SMDR Output Options - Print Name or Number
Введите 0, если вы хотите, чтобы отчёт SMDR включал имя добавочного номера. Введите 1, если вы хотите, чтобы отчёт SMDR включал номер добавочного номера.
35-02-10 : SMDR Output Options - All Lines Busy (ALB) Output
Введите 1, чтобы фиксировать информацию о том, что все линии группы заняты и пользователь добавочного номера пытается получить доступ к группе. Введите 0, если эта информация не должна фиксироваться.
35-02-12 : SMDR Output Options - DID Table Name Output
Определите, должно ли отображаться имя таблицы DID для входящих вызовов DID (0=не отображается, 1=отображается).
35-02-13 : SMDR Output Options - CLI Output When DID to Trunk
Определите, должен ли отображаться Caller ID при переводе входящего номера DID на исходящую транковую линию (0=не отображается, 1=отображается).
35-02-14 : SMDR Output Options - Date
Определите, должна ли отображаться дата в отчётах SMDR (0=не отображается, 1=отображается). Эта опция должна быть установлена в "0", если в Program 35-02-03 задано отображение имени транковой линии.
35-02-15 : SMDR Output Options - CLI/DID Number Switching
Введите 0, чтобы отображался номер Caller ID. В настоящее время опция "1" для номера DID недоступна. Начиная с версии ПО 4.0E+, определите, должен ли в выводе SMDR отображаться номер Caller ID (0), номер DID (1) или имя Caller ID (2).
35-02-16 : SMDR Output Options - Print Trunk Name or Received Dialed Number
Определите, как SMDR должен печатать входящие вызовы на транковых линиях ANI/DNIS или DID. Если установлено значение (1), транковые линии ANI/DNIS могут печатать цифры DNIS для транковых линий DID; если полученный номер не определён в Program 22-11-01, номер не будет напечатан. Если установлено значение (0), вместо этого печатаются имена транковых линий (как назначено в Program 14-01-01).
35-02-17 : SMDR Output Options - Print Account Code or Caller ID Name
Определите, что должно отображаться в записи SMDR: код учёта (0) или имя Caller ID (1). По умолчанию отображается код учёта. Примечание: для применения этой настройки Program 35-01-08 должна быть установлена в значение "0".
Подключение через COM-порт
Вам потребуется стандартный нуль-модемный кабель RS232
Данные, извлекаемые PBX Data Logger: NEC Aspire V2
| Описание | Тип данных | Имя колонки |
|---|---|---|
| Тип звонка | string | CALL_TYPE |
| Направление | string | DIRECTION |
| Время звонка | datetime | CALL_TIME |
| CO | string | TRUNK |
| Длительность звонка | datetime | CALL_DURATION |
| Длительность звонка (с) | integer | CALL_DURATION_S |
| Расширение | string | EXT |
| Набранный номер | string | DIALED_PHONE |
| Абонент | string | ACC |
Пример записи
Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.
11:27 5432 00:01:12 12345 990xxxxxxx
11:27 11/22 5431 00:01:12 12345 990xxxxxxx
NEC Aspire
Парсер: NEC Aspire
Подключение: Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Извлекаемых полей: 9
Программирование SMDR
10-12-01 : NTCPU Network Setup - IP Address
При использовании IP-соединения через Ethernet-порт CPU настройте IP-адрес, используемый для подключения ПК к системе Aspire (по умолчанию: 172.16.0.10).
10-21-02 : NTCPU Hardware Setup - Baud Rate for COM Port
Если соединение SMDR выполняется через COM-порт на CPU, укажите скорость передачи (0=4800, 1=9600, 2=19200, 3=38400).
10-20-01 : LAN Setup for External Equipment
Укажите TCP-порт (0-65535) для связи с SMDR (тип 5).
10-21-02 : NTCPU Hardware Setup - Baud Rate for COM Port
Если соединение SMDR выполняется через COM-порт на CPU, укажите скорость передачи (0=4800, 1=9600, 2=19200, 3=38400).
14-01-06 : Basic Trunk Data Setup - SMDR Print Out
Для каждой транковой линии введите 1, если вызовы этой линии должны отображаться в отчёте SMDR. Введите 0, если вызовы этой линии не должны отображаться в отчёте SMDR.
15-01-03 : Basic Extension Data Setup - SMDR Printout
Для каждого добавочного номера введите 1, если вызовы этого добавочного номера должны отображаться в отчёте SMDR. Введите 0, если вызовы этого добавочного номера не должны отображаться в отчёте SMDR.
15-02-19 : Multi-Line Telephone Basic Data Setup - CTA/CTU Data Communication Mode
Выберите '0', если dip-переключатели настроены на подключение ПК, или выберите '1', если на адаптере CTA/CTU выбрано подключение принтера/SMDR.
15-02-20 : Multi-Line Telephone Basic Data Setup - Baud Rate for CTA Port
Установите скорость передачи, используемую CTA (0=4800, 1=9600, 2=19200).
35-01-01 : SMDR Options - Output Port Type
Укажите тип соединения, используемого для SMDR (0=не задано, 1=COM(NTCPU), 3=LAN, 4=CTA/CTU). Скорость передачи для COM-порта должна быть задана в Program 10-21-02 или 15-02-20.
35-01-02 : SMDR Options - Output Destination Number
Укажите выходной порт принтера SMDR (номер порта CTA/CTU).
35-01-03 : SMDR Options - Header Language
Укажите язык, на котором должен печататься заголовок SMDR: 0=английский.
35-01-04 : SMDR Options - Omit (Mask) Digits
Введите количество цифр (1-24), которые должны быть скрыты в SMDR (т.е. заменены на "X"). Введите 0, чтобы не скрывать цифры.
35-01-05 : SMDR Options - Minimum Number of SMDR Digits
Введите минимальное количество цифр, которое должен набрать пользователь (1-24), прежде чем система включит вызов в отчёт SMDR. Введите 0, чтобы включать все исходящие вызовы независимо от количества набранных цифр.
35-01-06 : SMDR Options - Minimum Call Duration
Введите минимальную продолжительность вызова (1-65535), который будет напечатан в отчёте SMDR. Введите 0, чтобы печатались вызовы любой продолжительности.
35-01-07 : SMDR Options - Minimum Ringing Time
Введите, сколько времени должен звонить неотвеченный вызов (1-65535), прежде чем SMDR запишет его как "No Answer". Введите 0, чтобы печатались все вызовы "No Answer".
35-01-08 : SMDR Options - SMDR Format
Не изменяйте:
Эта опция добавлена для увеличения поля кода учёта с 8 до 16 символов при использовании в Великобритании. Это позволяет отображать 16 символов имени Caller ID для США; для США эта опция установлена в значение "0" и должна оставаться в этом положении, поскольку 16 символов уже выделены под поле кода учёта. Section 5: Data and SMDR Aspire S Hardware Manual Section 5: Data and SMDR 5-7 5
35-02-01 : SMDR Output Options - Toll Restricted Call
Введите 1, если вы хотите, чтобы отчёт SMDR включал вызовы, заблокированные функцией Toll Restriction. Введите 0, чтобы исключить заблокированные вызовы.
35-02-02 : SMDR Output Options - PBX Calls
Если система находится за АТС (PBX), введите 1, чтобы SMDR включал все вызовы к этой АТС. Введите 0, чтобы SMDR включал только вызовы, набранные с использованием кода доступа к транковой линии PBX.
35-02-03 : SMDR Output Options - Display Trunk Name or Number
Выберите, должна ли система отображать в отчётах SMDR имя транковой линии (0) или номер (1). Если эта опция установлена в "1", Program 35-02-14 должна быть установлена в "0".
35-02-04 : SMDR Output Options - Daily Summary
35-02-05 : Weekly Summary and
35-02-06 : Monthly Summary
Введите 1, чтобы включить сводный отчёт. Введите 0, чтобы отключить сводный отчёт. Ежедневный отчёт печатается каждый день в полночь. Еженедельный отчёт печатается каждую ночь с воскресенья на понедельник в полночь. Ежемесячный отчёт печатается в полночь в последний день месяца.
35-02-08 : SMDR Output Options - Incoming Calls
Введите 0, если вы хотите, чтобы отчёт SMDR включал входящие вызовы. Введите 1, если вы хотите, чтобы отчёт SMDR исключал входящие вызовы.
35-02-09 : SMDR Output Options - Print Name or Number
Введите 0, если вы хотите, чтобы отчёт SMDR включал имя добавочного номера. Введите 1, если вы хотите, чтобы отчёт SMDR включал номер добавочного номера.
35-02-10 : SMDR Output Options - All Lines Busy (ALB) Output
Введите 1, чтобы фиксировать информацию о том, что все линии группы заняты и пользователь добавочного номера пытается получить доступ к группе. Введите 0, если эта информация не должна фиксироваться.
35-02-12 : SMDR Output Options - DID Table Name Output
Определите, должно ли отображаться имя таблицы DID для входящих вызовов DID (0=не отображается, 1=отображается).
35-02-13 : SMDR Output Options - CLI Output When DID to Trunk
Определите, должен ли отображаться Caller ID при переводе входящего номера DID на исходящую транковую линию (0=не отображается, 1=отображается).
35-02-14 : SMDR Output Options - Date
Определите, должна ли отображаться дата в отчётах SMDR (0=не отображается, 1=отображается). Эта опция должна быть установлена в "0", если в Program 35-02-03 задано отображение имени транковой линии.
35-02-15 : SMDR Output Options - CLI/DID Number Switching
Введите 0, чтобы отображался номер Caller ID. В настоящее время опция "1" для номера DID недоступна. Начиная с версии ПО 4.0E+, определите, должен ли в выводе SMDR отображаться номер Caller ID (0), номер DID (1) или имя Caller ID (2).
35-02-16 : SMDR Output Options - Print Trunk Name or Received Dialed Number
Определите, как SMDR должен печатать входящие вызовы на транковых линиях ANI/DNIS или DID. Если установлено значение (1), транковые линии ANI/DNIS могут печатать цифры DNIS для транковых линий DID; если полученный номер не определён в Program 22-11-01, номер не будет напечатан. Если установлено значение (0), вместо этого печатаются имена транковых линий (как назначено в Program 14-01-01).
35-02-17 : SMDR Output Options - Print Account Code or Caller ID Name
Определите, что должно отображаться в записи SMDR: код учёта (0) или имя Caller ID (1). По умолчанию отображается код учёта. Примечание: для применения этой настройки Program 35-01-08 должна быть установлена в значение "0".
Подключение через COM-порт
Вам потребуется стандартный нуль-модемный кабель RS232
Данные, извлекаемые PBX Data Logger: NEC Aspire
| Описание | Тип данных | Имя колонки |
|---|---|---|
| Тип звонка | string | CALL_TYPE |
| Направление | string | DIRECTION |
| Время звонка | datetime | CALL_TIME |
| CO | string | TRUNK |
| Длительность звонка | datetime | CALL_DURATION |
| Длительность звонка (с) | integer | CALL_DURATION_S |
| Расширение | string | EXT |
| Набранный номер | string | DIALED_PHONE |
| Абонент | string | ACC |
Пример записи
Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.
11:27 5432 00:01:12 12345 990xxxxxxx
11:27 11/22 5431 00:01:12 12345 990xxxxxxx
Подключение логгера
Добавьте в PBX Data Logger источник данных, соответствующий интерфейсу из раздела вашего варианта (RS232, TCP-клиент, TCP-сервер или FTP), затем откройте Модули → Запрос Разбор Фильтр → Запрос данных, нажмите «Настройка» и выберите указанный там парсер.
Отчёты и база данных
Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
Похожие системы NEC
NEC 2400NEC 2000 IVS Series
NEC Aspire 300IP
Форматы SMDR NEC Electra Elite, Aspire, DS2000, XN120
NEC DS2000
NEC DSX 160
Все поддерживаемые АТС
Замечание: Продукты и компании, указанные здесь используются только для обозначения и идентификации, и могут быть торговыми и/или зарегистрированными марками соответствующих компаний.
Advanced PBX Data Logger, связанные темы:
здесьПоследовательный интерфейс RS232 разводка и сигналы Кабели и сигналы Кабели мониторинга данных
