Matrix Eternity: форматы CDR и отчётов SMDR, настройка

Эта страница охватывает варианты Matrix Matrix Eternity и Matrix Eternity (Report) в Advanced PBX Data Logger. В каждом разделе приведены параметры подключения, парсер и поля, которые логгер извлекает для отчётов или базы данных; если шаги настройки одинаковы для всех вариантов, они приведены один раз. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Варианты на этой странице

• Matrix Eternity · Локальная сеть, порт 514, полей: 13
• Matrix Eternity (Report) · Локальная сеть, порт 514, полей: 13

Matrix Eternity

Парсер: Matrix Eternity
Подключение: Локальная сеть. АТС передаёт записи на компьютер с логгером; логгер слушает TCP-порт 514. Порт 514.
Извлекаемых полей: 13

Настройка АТС

Примечание 1: SMDR через Ethernet-порт будет доступен начиная с версии ETERNITY V8R10.

Примечание 2: Необходимо назначить статический IP-адрес компьютеру с Advanced PBX Data Logger (например, 192.168.0.102).

1. Откройте веб-браузер на ПК.
2. Введите IP-адрес ETERNITY [например, 192.168.0.7 ] в адресной строке браузера и нажмите клавишу "Enter".
3. Откроется домашняя страница ETERNITY
4. Войдите как "System Engineer"

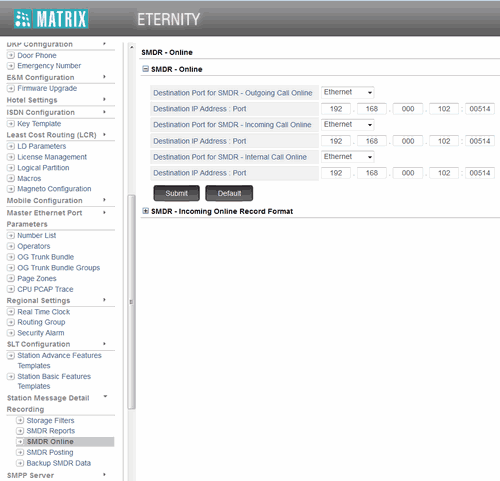

5. Нажмите "SMDR Online", как показано ниже.

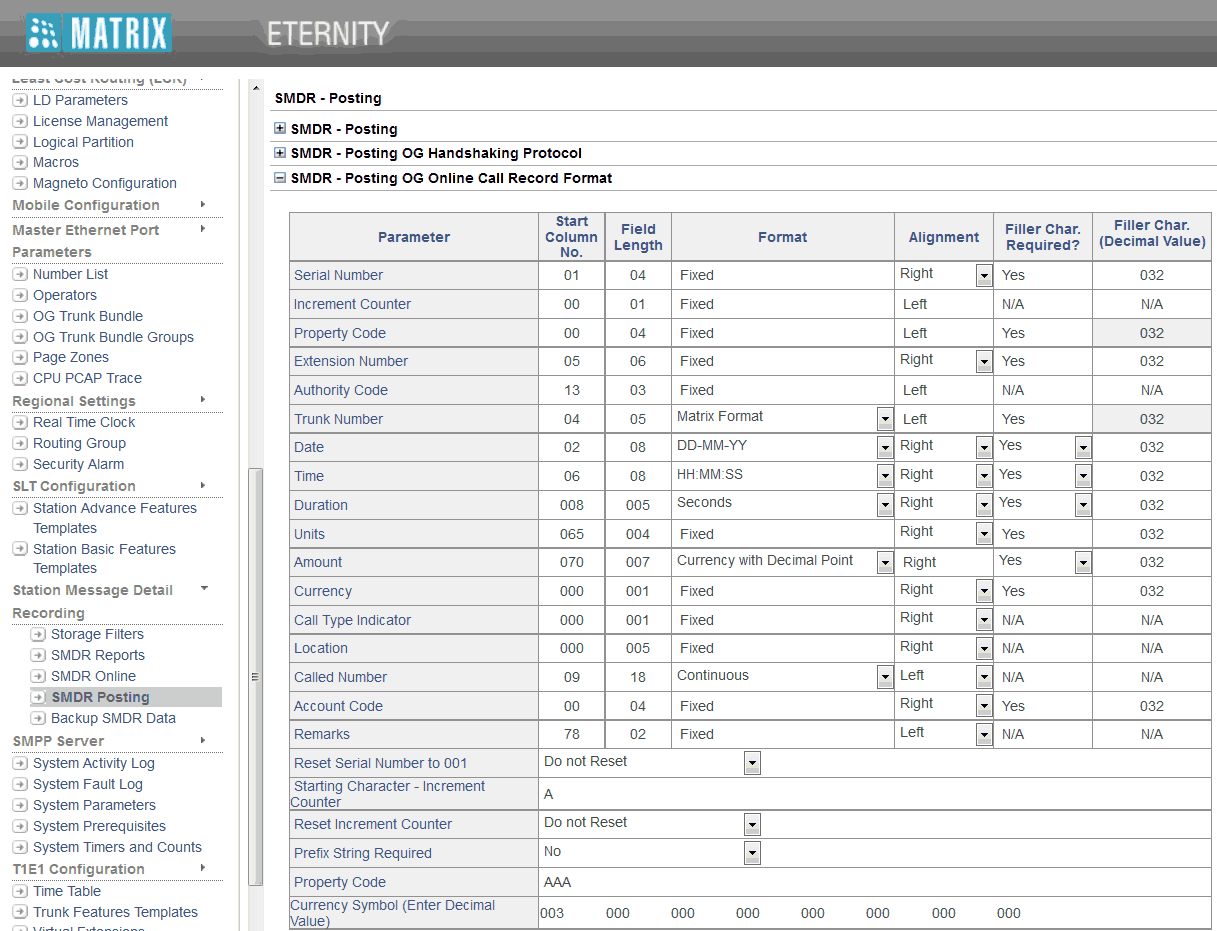

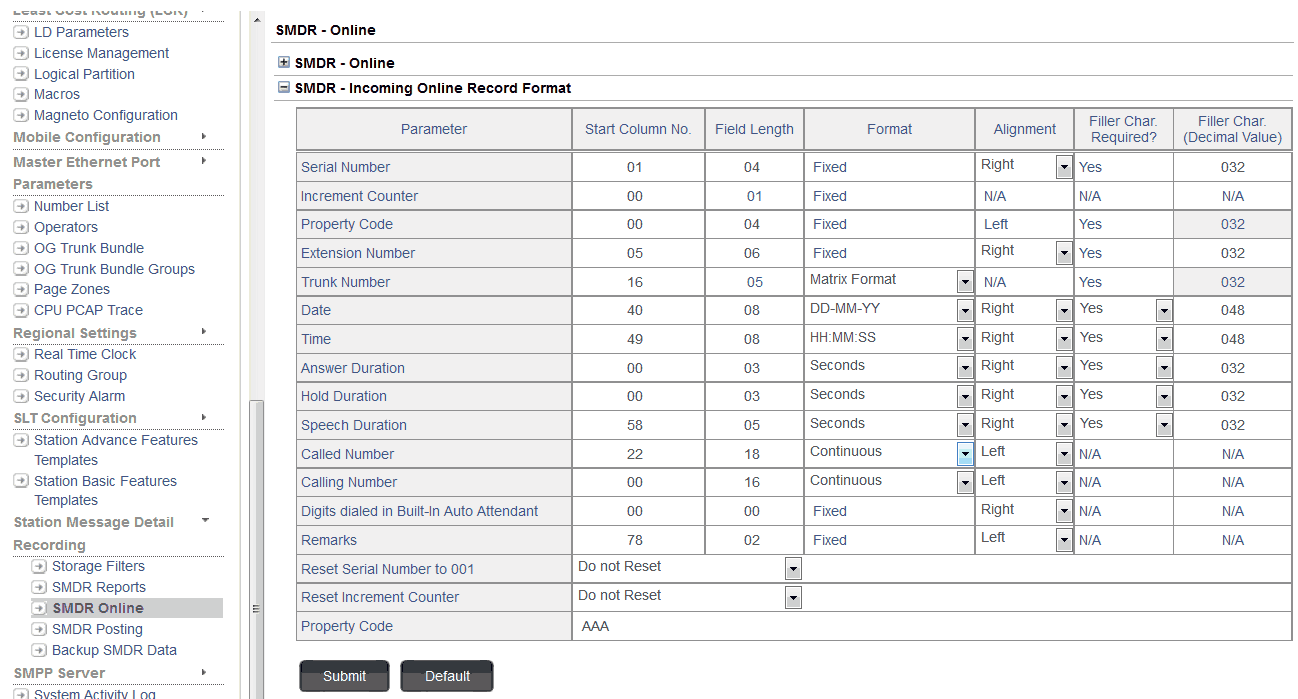

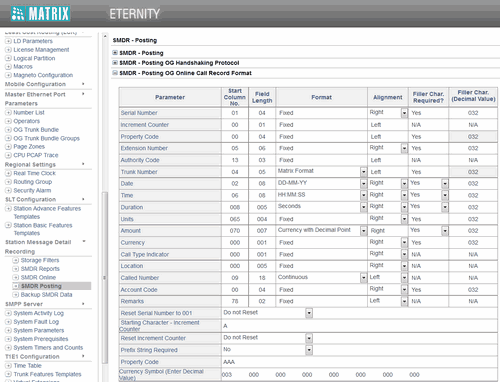

6. Измените формат записи SMDR, как показано ниже.

7. Выйдите из режима "System Engineer".
8. Войдите в режим "System Administrator".
9. Нажмите "SMDR Management".
10. Нажмите "SMDR Online", как показано ниже.

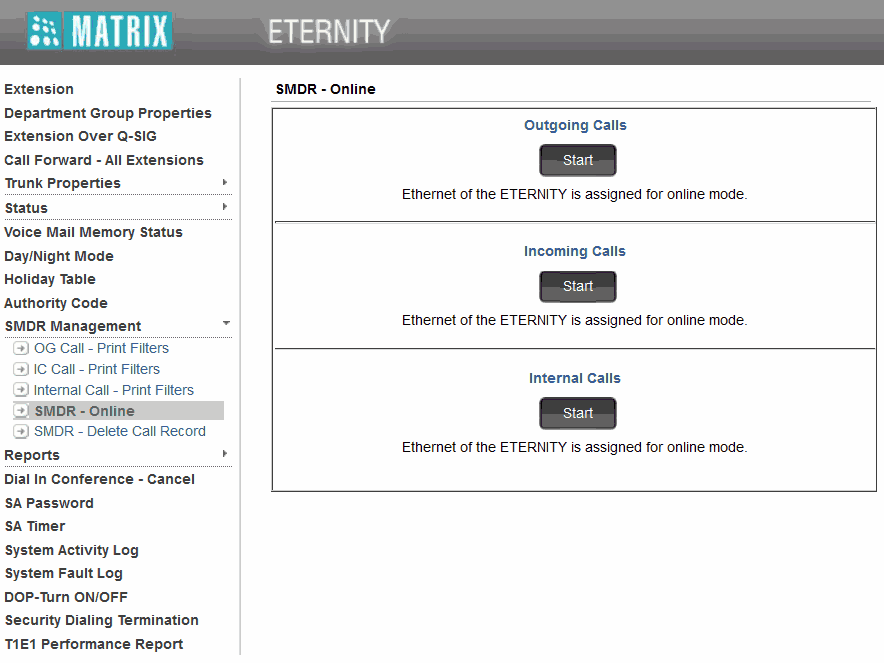

11. Нажмите кнопку "Start", чтобы активировать SMDR для нужных типов вызовов.

Параметры из документации производителя

Источник: new Matrix UCS SMDR Online. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.

Включение вывода SMDR по документации

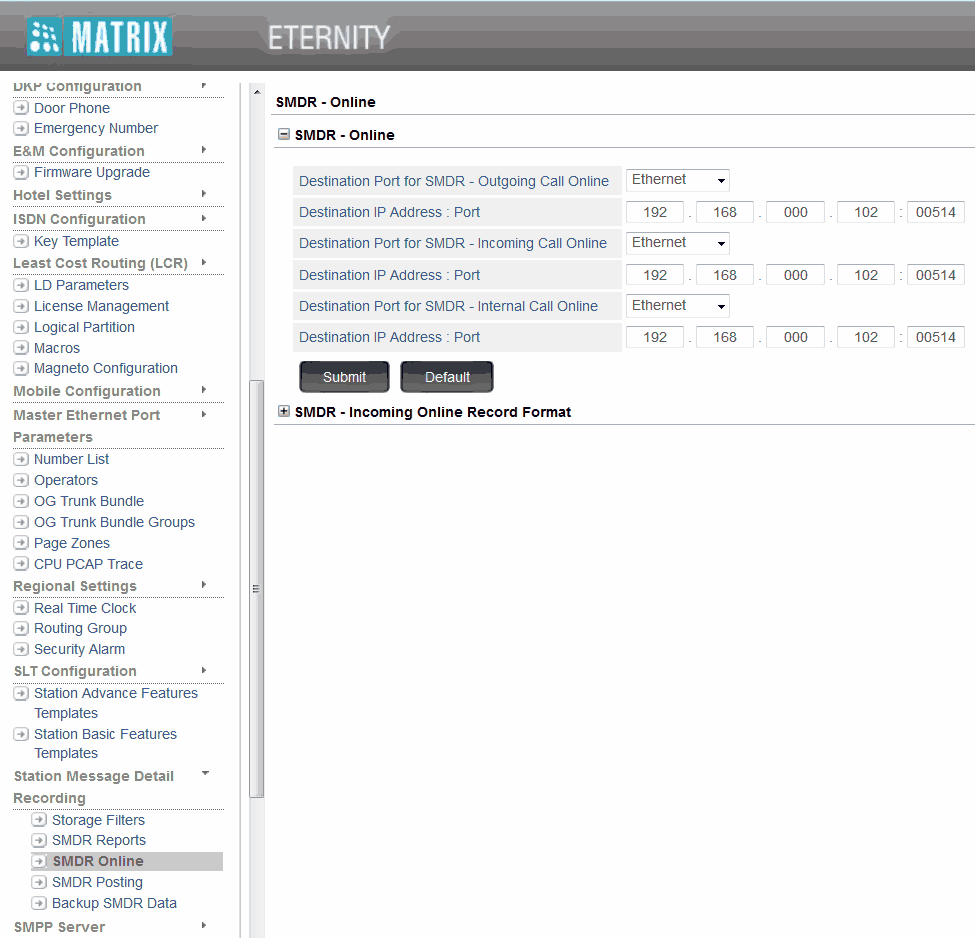

1. Войдите в режим System Engineer Mode, откройте Station Message Detail Recording > SMDR Online, назначьте порт назначения для исходящих/входящих/внутренних вызовов, а также IP-адрес и порт ПК.
2. Выйдите из режима System Engineer, войдите в режим System Administrator, откройте SMDR Management > SMDR Online и нажмите Start напротив каждого типа вызова, чтобы активировать вывод SMDR.
3. Если SMDR не появляется в приёмнике syslog, отключите брандмауэр Windows и антивирусное ПО на принимающем ПК.

Данные, извлекаемые PBX Data Logger: Matrix Eternity

Пример записи

Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.

    1 061xxxxxxx       03004 3001 27-09-2008 16:33:36  34  49   476 N
    2 026xxxxxxxx      03004 3001 27-09-2008 16:46:55  13  18    32 N
    3                  03001 2033 27-09-2008 16:53:40  29   7    16 D

Matrix Eternity (Report)

Парсер: Matrix Eternity (Report)
Подключение: Локальная сеть. АТС передаёт записи на компьютер с логгером; логгер слушает TCP-порт 514. Порт 514.
Извлекаемых полей: 13

Данные, извлекаемые PBX Data Logger: Matrix Eternity (Report)

Подключение логгера

Все варианты на этой странице используют одинаковые параметры подключения; описанные ниже шаги относятся к каждому из них.

Настройка Advanced PBX Data Logger как TCP сервер

PBX Data Logger должен быть настроен в режиме TCP сервера и прослушивать адрес 0.0.0.0:514 (см. ниже). IP адрес 0.0.0.0 позволяет принимать данные по всех сетевым интерфейсам на компьютере. Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем.

1. Добавьте новую конфигурацию с источником данных типа TCP (если не сделали это прежде).

2. Настройте параметры TCP подключения как показано ниже.

514

514

Выбор правильного модуля-парсера для Matrix Eternity

Matrix Eternity

Matrix Eternity

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.

Похожие системы Matrix
