Grandstream UCM6500 (Real Time): настройка SMDR и формат CDR
На этой странице описано, как получить записи о вызовах (SMDR/CDR) от Grandstream UCM6500 (Real Time) в Advanced PBX Data Logger: параметры подключения, выбор парсера и 19 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.
Кратко
| Параметр | Grandstream UCM6500 (Real Time) |
|---|---|
| Интерфейс | Локальная сеть. АТС передаёт записи на компьютер с логгером; логгер слушает TCP-порт 7777. |
| Порт | 7777 |
| Парсер | Grandstream UCM6500 (Real Time) |
| Извлекаемых полей | 19 |
Настройки АТС
Примечание: функция CDR Real-Time Output была добавлена начиная с версии прошивки 1.0.17.16 на UCM6510.
Вы можете изменить настройки АТС через веб-интерфейс:
1. Откройте предпочитаемый браузер.
2. Перейдите по адресу http://192.168.0.10/ (замените IP-адрес на адрес вашей АТС)
3. Войдите как Administrator.
4. В меню слева:
4.1 Выберите "CDR → API Configuration".
4.2 Или в более новых версиях "Value-added features → API Configuration".

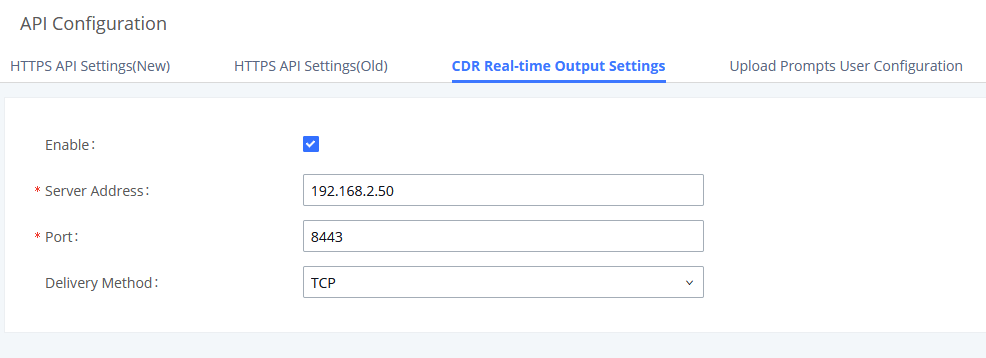

5. Перейдите на вкладку "CDR Real-time output settings".
6. Введите IP-адрес/порт назначения компьютера с Advanced PBX Data Logger (например: 192.168.0.25 и 7777). Убедитесь, что у этого компьютера статический IP-адрес.
7. Выберите метод доставки "TCP".
Настройка Advanced PBX Data Logger как TCP сервер
PBX Data Logger должен быть настроен в режиме TCP сервера и прослушивать адрес 0.0.0.0:7777 (см. ниже). IP адрес 0.0.0.0 позволяет принимать данные по всех сетевым интерфейсам на компьютере. Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем.
1. Добавьте новую конфигурацию с источником данных типа TCP (если не сделали это прежде).
2. Настройте параметры TCP подключения как показано ниже.
7777
7777
Выбор правильного модуля-парсера для Grandstream UCM6500 (Real Time)
Grandstream UCM6500 (Real Time)
Grandstream UCM6500 (Real Time)
Данные, извлекаемые PBX Data Logger
| Описание | Тип данных | Имя колонки |
|---|---|---|
| Record ID | string | FLAG1 |
| Код абонента | string | ACC |
| Набранный номер | string | DIALED_PHONE |
| Вызывающий телефон | string | CALLER_PHONE |
| Тип звонка | string | CALL_TYPE |
| Исходный channel | string | SRC_CH |
| Конечный channel | string | DEST_CH |
| Направление | string | DIRECTION |
| Caller name | string | FLAG2 |
| Charged user ID | string | EXT |
| Время звонка | datetime | CALL_TIME |
| Длительность звонка (с) | integer | CALL_DURATION_S |
| Длительность звонка | datetime | CALL_DURATION |
| Ожидания ответа | datetime | RING |
| Disposition | string | FLAG3 |
| Unique ID | string | FLAG4 |
| User field | string | FLAG5 |
| Служба | string | FLAG6 |
| Action Тип | string | FLAG7 |
Отчёты и база данных
Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
