AudioCodes SBC: настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от AudioCodes SBC в Advanced PBX Data Logger: параметры подключения, выбор парсера и 30 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Настройка CDR

Примечание: Для формирования отчётов CDR необходимо также включить функцию Syslog.

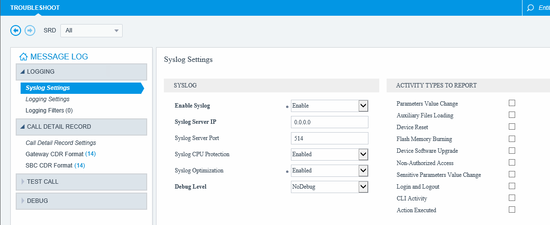

1. Откройте страницу Syslog Settings (меню Troubleshoot > вкладка Troubleshoot > папка Logging > Syslog Settings).
2. В раскрывающемся списке Enable Syslog выберите Enable.
3. Укажите адрес Syslog Server IP — 0.0.0.0.
5. Укажите номер Syslog Server Port (по умолчанию: 514).

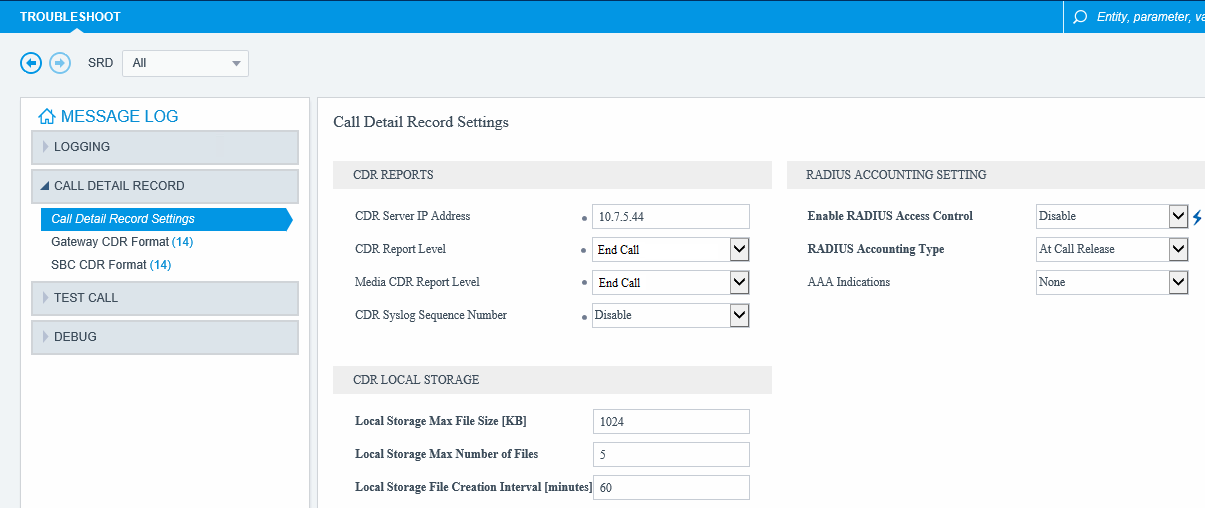

6. Откройте страницу Call Detail Record Settings.
7. В группе CDR Reports выполните следующее:
7.1. Укажите IP-адрес компьютера или сервера с Advanced PBX Data Logger в поле CDR Server IP Address.
7.2. Выберите End Call в раскрывающихся списках CDR Report Level и Medial CDR Report Level.
7.3. Выберите Disable в CDR Syslog Sequence Number.

SBC CDR Format

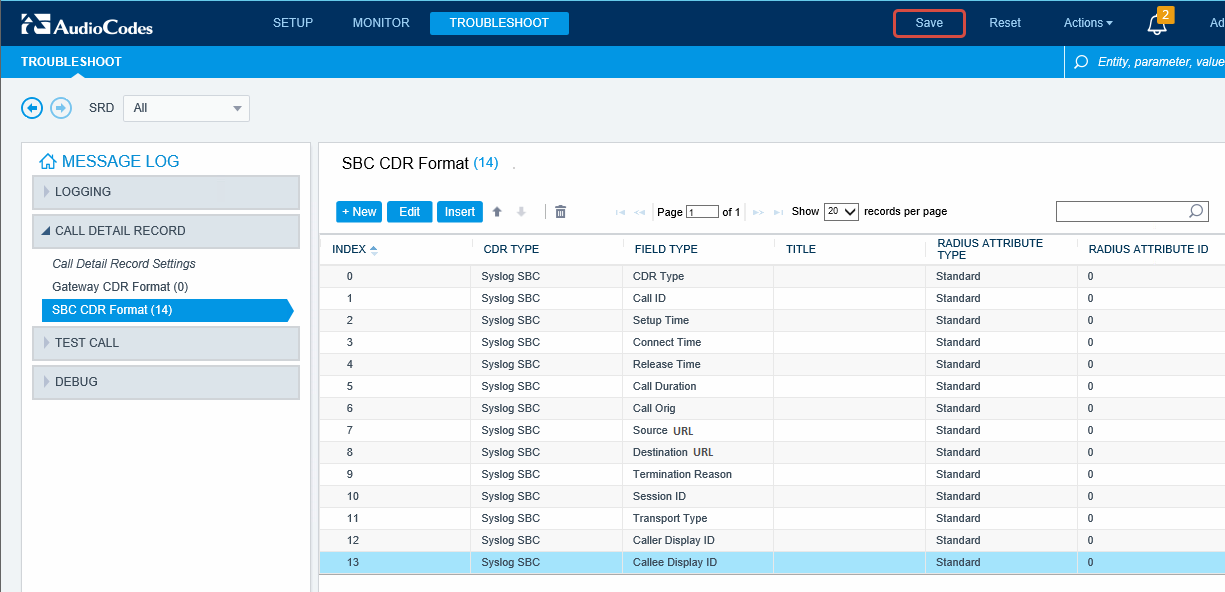

8. Откройте страницу SBC CDR Format.
9. Определите поля, как показано на рис. 3 (порядок столбцов важен).

Параметры из документации производителя

Источник: AudioCodes CDR Field Description. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.

Замечания о формате записи

• SBC создаёт два потока CDR: сигнальный CDR на каждое плечо SBC (CALL_START/CALL_CONNECT/CALL_END) и отдельный медиа-CDR на каждый активный медиапоток (MEDIA_START/MEDIA_UPDATE/MEDIA_END), причём каждый медиа-CDR использует тот же SIPCallId, что и его сигнальный CDR.
• CDR могут выводиться как syslog CDR, CDR, хранимые локально на устройстве, или RADIUS CDR, а поля можно добавлять через настройку CDR.
• Вывод syslog табличный и разделён вертикальной чертой: строка заголовка называет каждое поле, за ней следует строка значений, например для нормально завершённого звонка SBC.
• Каждое поле имеет фиксированное 'название поля по умолчанию', используемое в необработанном выводе syslog, например LatchedRtpIp, которое может отличаться от описательного названия, показанного на экранах конфигурации.

Настройка Advanced PBX Data Logger как TCP сервер

PBX Data Logger должен быть настроен в режиме TCP сервера и прослушивать адрес 0.0.0.0:514 (см. ниже). IP адрес 0.0.0.0 позволяет принимать данные по всех сетевым интерфейсам на компьютере. Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем.

1. Добавьте новую конфигурацию с источником данных типа TCP (если не сделали это прежде).

2. Настройте параметры TCP подключения как показано ниже.

514

514

Выбор правильного модуля-парсера для AudioCodes SBC

AudioCodes SBC

AudioCodes SBC

Данные, извлекаемые PBX Data Logger

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
