Alcatel 4200: настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от Alcatel 4200 в Advanced PBX Data Logger: параметры подключения, выбор парсера и 16 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Параметр	Alcatel 4200
Интерфейс	Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Парсер	Alcatel 4200
Извлекаемых полей	16
Другие системы Alcatel	Другие АТС, форматы SMDR: от Alcatel до London

Alcatel 4200 E

Вам нужно выполнить следующие настройки с помощью программного обеспечения для программирования Alcatel (MMC).

Если у вас нет кабеля, вам нужно будет выполнить проводку непосредственно на плате CM.

Подключите X7, X8 : 10-контактный разъём BURNDY для подключения устройства импульсного учёта (X7) и ПК MMC (X8). Клеммы, подключаемые к этим интерфейсам, должны быть классифицированы как S.E.L.V.

Контакт	Сигнал	Функция
1	REMOTE	Сигнал, используемый для удалённого доступа
2	RXD	104 - приём
3	TXD	103 - передача
4	DTR	108 - готовность терминала данных
5	GND	Земля
6	DCD	109 - обнаружение несущей
7	RTS	105 - запрос на передачу
8	CTS	106 - готовность к передаче
9	GND	Земля
10	SGND	102 - сигнальная земля

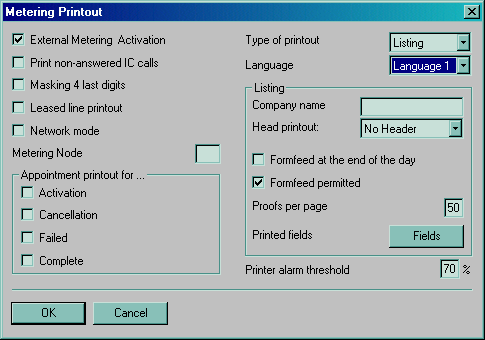

Alcatel Settings. Metering Printout

Alcatel Settings. Metering Transmission Characteristics

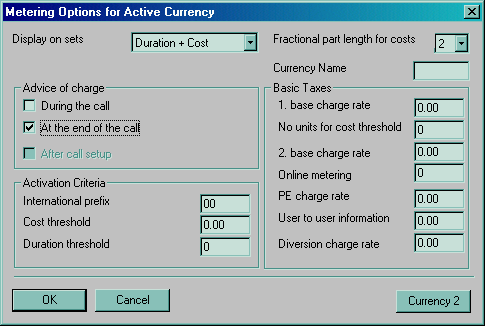

Alcatel Settings. Metering Options

Настройка COM порта

Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы можете посмотреть номер порта в Диспетчере устройств → Порты.

1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).

Интерфейс RS232

2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.

Параметры RS232 или COM порта для Alcatel 4200

Выбор правильного модуля-парсера для Alcatel 4200

Alcatel 4200

Данные, извлекаемые PBX Data Logger

Описание	Тип данных	Имя колонки
Initial user	string	FLAG2
Charged user	string	FLAG3
Направление	string	DIRECTION
Линия	string	EXT
Время звонка	datetime	CALL_TIME
Длительность звонка	datetime	CALL_DURATION
Длительность звонка (с)	integer	CALL_DURATION_S
Tax	string	FLAG4
Служба	string	FLAG5
Facility	string	FLAG6
Телефон	string	DIALED_PHONE
Режим	string	CALL_TYPE
Ожидания ответа	string	RING
Стоимость	float	COST
Вызывающий телефон	string	CALLER_PHONE
Subscriber	string	ACC

Пример записи

Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.

       A706  --> P00 05/12/06 17:26 00:00:05    0 ST        284xxxx...................                    ................
       A713  --> P00 05/12/06 17:26 00:00:34    0 ST I      455xxxx...................                    ................
       A709  --> P00 05/12/06 17:26 00:01:23    0 ST I      806xxxxxxxx...............                    5421............

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
