Модуль DLMS COSEM для логгера Advanced Serial Data Logger

Последняя версия: 4.0.11 build 306. 6 марта 2024.


DLMS/COSEM (IEC 62056, EN13757-1, СТО 34.01-5.1-006-2017) это мировой стандарт для умных счетчиков энергии и воды, для систем контроля и управления. Он определяет объектно-ориентированную модель данных, протокол обмена данными, и свойства линий связи. Данный модуль позволяет получать текущие данные, включая единицы измерения и коэффициенты для специализированных регистров.

DLMS/COSEM состоит из трех основных компонентов:

  • COSEM (Companion Specification for Energy Metering) - модель представления объектов для устройств измерения электроэнергии, которая может быть применима практически для любых решений.
  • OBIS (Object Identification System) - Система наименования и идентификации объектов; и DLMS (Device Language Message Specification) - протокол обмена данными, описывающий формат преобразования объектов с данными в сообщений, передающиеся через линию связи.
  • DLMS/COSEM может использовать для всех типов счетчиков энергии и ресурсов, во всех сферах деятельности, и практически через любые линии связи.

Модуль имеет следующие особенности:

  • Он может считывать данные с любых устройств, совместимых со стандартами DLMS.
  • Он может начинать соединение, используя протокол IEC 62021.
  • Модуль может работать с подключениями через последовательный порт или сеть.
  • Модуль может получать список объектов из устройства.
  • Он может опрашивать устройства через заданный интервал.
  • Может опрашивать несколько устройств одновременно.
  • Может считывать данные с устройств, требующих авторизации.

Скачать | Документация

Как включить модуль

На рисунке ниже вы можете увидеть, как включить данных модуль в настройках программы на странице "Модули".

Выбор модуля

Рис.1. Выбор модуля.

Как настроить модуль

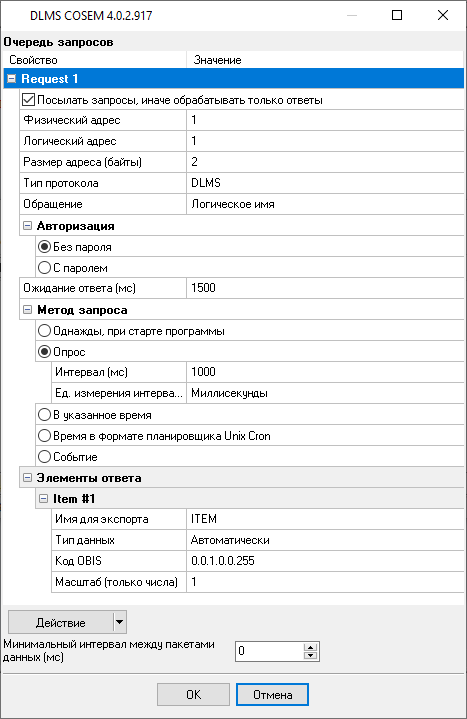

На рисунке ниже показан пример настроек модуля. Вы можете ознакомится с файлом справки по ссылке выше, для получения более подробной информации.

Настройка модуля

Рис.2. Настройка модуля.
