LG LDK-100 и LDK-300: настройка SMDR
Эта страница охватывает варианты LG LG LDK-100 и LG LDK-300 в Advanced PBX Data Logger. В каждом разделе приведены параметры подключения, парсер и поля, которые логгер извлекает для отчётов или базы данных; если шаги настройки одинаковы для всех вариантов, они приведены один раз. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.
Кратко
| Параметр | LG LDK-100 и LDK-300: настройка SMDR |
|---|---|
| Варианты на этой странице | LG LDK-100, LG LDK-300 |
| Интерфейс | Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС. |
| Парсеры | LG LDK-100, LG LDK-300 |
| Извлекаемых полей | 12 |
| Другие системы LG | Форматы SMDR LG и GoldStar: GHX, Starex, CS-1000 |
Варианты на этой странице
- LG LDK-100 · Последовательный порт, полей: 12
- LG LDK-300 · Последовательный порт, полей: 12
LG LDK-100
Парсер: LG LDK-100
Подключение: Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Извлекаемых полей: 12
Распиновка и подключение
| АТС (9 конт.) | ПК (9 конт.) |
|---|---|
| 1 | 1 |
| 3 | 3 |
| 4 | 4 |
| 6 | 2 |
Включение SMDR
Чтобы распечатать SMDR, выполните следующие шаги:
- Запустите утилиту на ПК, подключённом к сети.
- Соедините последовательный порт MBU с последовательным портом ПК кабелем RS-232C.
- На Attendant Station:
- Нажмите кнопку [TRANS/PGM].
- Наберите 0111 (Station Base) или 0113 (Group Base).
- Введите диапазон Station или Group.
- SMDR будет распечатан на ПК.
Атрибуты SMDR
Station Message Detail Recording (SMDR) предоставляет подробные сведения как о входящих, так и об исходящих вызовах. Если в качестве настраиваемого параметра базы данных выбран All Call Record, предоставляются данные обо всех входящих и исходящих местных и междугородных вызовах. Можно настроить следующие параметры:
- Нажмите кнопку [TRANS/PGM].
- Наберите 169.
- Следуйте процедуре, указанной в таблице.
| Опция | Описание | Процедура |
|---|---|---|
| LCD Time Display Mode | Форматы отображения времени на LCD. | + FLEX1 + 0 (24H) + [HOLD/SAVE] |
| LCD Date Display Mode | Форматы отображения даты на LCD. | + FLEX2 + 0 (DDMMYY) + [HOLD/SAVE] |
- Нажмите кнопку [TRANS/PGM].
- Наберите 177.
- Следуйте процедуре, указанной в таблице.
| Опция | Описание | Процедура |
|---|---|---|
| SMDR Save Enable | Если этому значению присвоено ON, в системной памяти может быть сохранено до 1000 записей SMDR. | + FLEX1 + 1 (ON) + [HOLD/SAVE] |
| SMDR Print Enable | Если этому значению присвоено ON, данные SDMR могут выводиться на печать в реальном времени через последовательный/MODEM/LAN порт. | + FLEX2 + 1 (ON) + [HOLD/SAVE] |
| SMDR Recording Call Type | Если этому значению присвоено ALL, все исходящие вызовы CO будут записываться в SMDR. | + FLEX3 + 0 (ALL CALLS) + [HOLD/SAVE] |
| Print Incoming Call | Если значению присвоено ON, все входящие вызовы могут выводиться на печать. | + FLEX5 + 1 (ON) + [HOLD/SAVE] |
| Print Lost Call | Если значению присвоено ON, потерянные вызовы выводятся на печать. Потерянными считаются вызовы, оставшиеся без ответа. | + FLEX6 + 1 (ON) + [HOLD/SAVE] |
| Records in Detail | Если этому значению присвоено OFF, будут записываться только общее число вызовов, общее количество импульсов тарификации и общая стоимость по каждой станции. | + FLEX7 + 0 (OFF) + [HOLD/SAVE] |
| SMDR Dial Digit Hidden | Если этому значению присвоено ненулевое значение, печатаемые цифры справа или слева будут заменены символом "*" в количестве, равном указанному значению. | + FLEX8 + 0 (OFF) + [HOLD/SAVE] |
| SMDR Start Timer | Если этому значению присвоено ненулевое значение, в SMDR попадают только исходящие вызовы CO продолжительностью больше этого значения. | + FLEX12 + 000 (OFF) + [HOLD/SAVE] |
| Print Caller Number | Если этому значению присвоено ON, номер вызывающего абонента печатается при получении входящего вызова SMDR. | + FLEX16 + 1 (ON) + [HOLD/SAVE] |

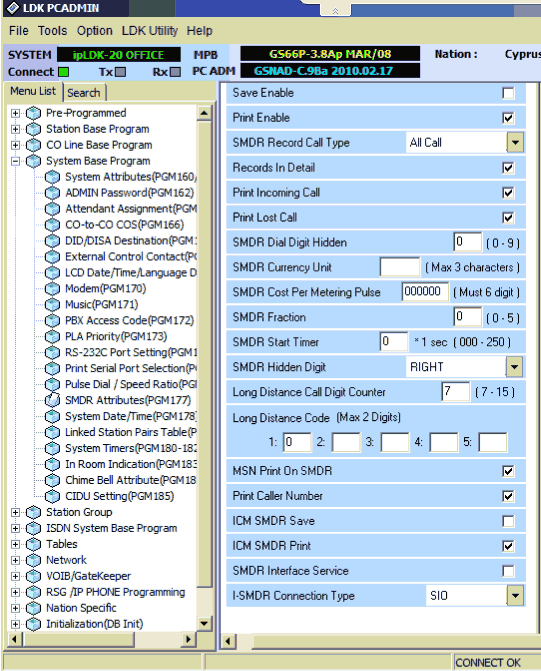

Атрибуты SMDR в PCADMIN
Данные, извлекаемые PBX Data Logger: LG LDK-100
| Описание | Тип данных | Имя колонки |
|---|---|---|
| Станция | string | FLAG2 |
| Источник | string | EXT |
| Длительность звонка | datetime | CALL_DURATION |
| Длительность звонка (с) | integer | CALL_DURATION_S |
| Время звонка | datetime | CALL_TIME |
| Тип звонка | string | CALL_TYPE |
| Направление | string | DIRECTION |
| Телефон | string | DIALED_PHONE |
| Act | string | FLAG3 |
| Count | string | FLAG4 |
| Стоимость | float | COST |
| Код абонента | string | ACC |
Пример записи
Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.
9297 101 001 00:00:12 25/05/05 10:07 I RING 00:38 9294 103 003 00:01:04 25/05/05 10:06 t 9297 140 001 00:04:57 25/05/05 10:07 t
LG LDK-300
Парсер: LG LDK-300
Подключение: Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Извлекаемых полей: 12
Распиновка и подключение
| АТС (9 конт.) | ПК (9 конт.) |
|---|---|
| 1 | 1 |
| 3 | 3 |
| 4 | 4 |
| 6 | 2 |
Включение SMDR
Чтобы распечатать SMDR, выполните следующие шаги:
- Запустите утилиту на ПК, подключённом к сети.
- Соедините последовательный порт MBU с последовательным портом ПК кабелем RS-232C.
- На Attendant Station:
- Нажмите кнопку [TRANS/PGM].
- Наберите 0111 (Station Base) или 0113 (Group Base).
- Введите диапазон Station или Group.
- SMDR будет распечатан на ПК.
Атрибуты SMDR
Station Message Detail Recording (SMDR) предоставляет подробные сведения как о входящих, так и об исходящих вызовах. Если в качестве настраиваемого параметра базы данных выбран All Call Record, предоставляются данные обо всех входящих и исходящих местных и междугородных вызовах. Можно настроить следующие параметры:
- Нажмите кнопку [TRANS/PGM].
- Наберите 169.
- Следуйте процедуре, указанной в таблице.
| Опция | Описание | Процедура |
|---|---|---|
| LCD Time Display Mode | Форматы отображения времени на LCD. | + FLEX1 + 0 (24H) + [HOLD/SAVE] |
| LCD Date Display Mode | Форматы отображения даты на LCD. | + FLEX2 + 0 (DDMMYY) + [HOLD/SAVE] |
- Нажмите кнопку [TRANS/PGM].
- Наберите 177.
- Следуйте процедуре, указанной в таблице.
| Опция | Описание | Процедура |
|---|---|---|
| SMDR Save Enable | Если этому значению присвоено ON, в системной памяти может быть сохранено до 1000 записей SMDR. | + FLEX1 + 1 (ON) + [HOLD/SAVE] |
| SMDR Print Enable | Если этому значению присвоено ON, данные SDMR могут выводиться на печать в реальном времени через последовательный/MODEM/LAN порт. | + FLEX2 + 1 (ON) + [HOLD/SAVE] |
| SMDR Recording Call Type | Если этому значению присвоено ALL, все исходящие вызовы CO будут записываться в SMDR. | + FLEX3 + 0 (ALL CALLS) + [HOLD/SAVE] |
| Print Incoming Call | Если значению присвоено ON, все входящие вызовы могут выводиться на печать. | + FLEX5 + 1 (ON) + [HOLD/SAVE] |
| Print Lost Call | Если значению присвоено ON, потерянные вызовы выводятся на печать. Потерянными считаются вызовы, оставшиеся без ответа. | + FLEX6 + 1 (ON) + [HOLD/SAVE] |
| Records in Detail | Если этому значению присвоено OFF, будут записываться только общее число вызовов, общее количество импульсов тарификации и общая стоимость по каждой станции. | + FLEX7 + 0 (OFF) + [HOLD/SAVE] |
| SMDR Dial Digit Hidden | Если этому значению присвоено ненулевое значение, печатаемые цифры справа или слева будут заменены символом "*" в количестве, равном указанному значению. | + FLEX8 + 0 (OFF) + [HOLD/SAVE] |
| SMDR Start Timer | Если этому значению присвоено ненулевое значение, в SMDR попадают только исходящие вызовы CO продолжительностью больше этого значения. | + FLEX12 + 000 (OFF) + [HOLD/SAVE] |
| Print Caller Number | Если этому значению присвоено ON, номер вызывающего абонента печатается при получении входящего вызова SMDR. | + FLEX16 + 1 (ON) + [HOLD/SAVE] |
Атрибуты SMDR в PCADMIN
Данные, извлекаемые PBX Data Logger: LG LDK-300
| Описание | Тип данных | Имя колонки |
|---|---|---|
| Станция | string | FLAG2 |
| Источник | string | EXT |
| Длительность звонка | datetime | CALL_DURATION |
| Длительность звонка (с) | integer | CALL_DURATION_S |
| Время звонка | datetime | CALL_TIME |
| Тип звонка | string | CALL_TYPE |
| Направление | string | DIRECTION |
| Телефон | string | DIALED_PHONE |
| Act | string | FLAG3 |
| Count | string | FLAG4 |
| Стоимость | float | COST |
| Код абонента | string | ACC |
Пример записи
Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.
044 : ********** -> 4169 044 : ********** -> 4169 1097 4151 032 00:06:36 03/12/18 14:52 I042xxxxxxx 597xxxxx
Подключение логгера
Все варианты на этой странице используют одинаковые параметры подключения; описанные ниже шаги относятся к каждому из них.
Настройка COM порта
Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы можете посмотреть номер порта в Диспетчере устройств → Порты.
1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).
2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.
Выбор правильного модуля-парсера для LG LDK-100
LG LDK-100
LG LDK-100
Программа настройки LG
Системы LG LDK и Aria SOHO программируются с помощью приложения PC Admin (LDK PC Admin), которое поставляется LG, Ericsson-LG или дилером, а не AGG Software. Параметры SMDR с этой страницы задаются там; PBX Data Logger принимает записи, вывод которых они включают.
Отчёты и база данных
Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
