Эта страница охватывает варианты Ericsson Ericsson Businessphone 50-250 (CIL4HOTEL Format) и Ericsson Businessphone 50-250 (Flexible CIL Format) в Advanced PBX Data Logger. В каждом разделе приведены параметры подключения, парсер и поля, которые логгер извлекает для отчётов или базы данных; если шаги настройки одинаковы для всех вариантов, они приведены один раз. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Варианты на этой странице

• Ericsson Businessphone 50-250 (CIL4HOTEL Format) · Последовательный порт, полей: 17
• Ericsson Businessphone 50-250 (Flexible CIL Format) · Последовательный порт, полей: 14

Ericsson Businessphone 50-250 (CIL4HOTEL Format)

Парсер: Ericsson Businessphone 50-250 (CIL4HOTEL Format)
Подключение: Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Извлекаемых полей: 17

Ericsson BusinessPhone 50-250

Все настройки ниже применимы к модели 50-250, версии 4.0+.

Flexible CIL format: Выбор

Программирование АТС

6006 - Тип устройства: 7 (неопределённый терминал/принтер)
6007 - Набор символов: 0 (без преобразования)
6009 - IOU (кроме CPU-D4) скорость передачи: 10 (2400 бод)
6009 - IOU (CPU-D4) скорость передачи: 10 (2400 бод)
6009 - SMU (кроме CPU-D4) скорость передачи: 8 (1200 бод)
6009 - SMU (CPU-D4) скорость передачи: 10 (2400 бод)
6011 - Автовыбор разрешён: Yes (опционально)
6017 - Выбор режима для последовательного интерфейса - должен быть RS-232
6101 - Установить год месяц день в формате: YYMMDD
6102 - Установить день недели: 1 - воскресенье, 7 - суббота
6103 - Установить час минута секунда: HHMMSS
6104 - 12-часовой режим отображения - Установите N для 24-часового режима
6201 - Вести учёт внутренних вызовов? - Yes
6202 - Вести учёт входящих вызовов? - Yes
6203 - Блокировать вывод журнала? - Yes
6204 - Цифры для учёта - Установите NO
6205 - Запрет исходящих вызовов для гостя - Yes, если требуется останавливать вызовы гостя при заполнении памяти АТС. Полезно для отелей. (опционально)
6301 - Вести учёт исходящих вызовов? - Yes
6302 - Учитывать длительность вызова - Установите 0, так как это можно настроить в приложении.
6303 - Учитывать минимальные импульсы счётчика - Следует установить 0
6304 - Запретить исходящие вызовы? - Yes, если требуется останавливать исходящие вызовы при неисправности хранилища вызовов и заполнении памяти АТС. (опционально)
6305 - Набранный номер: подавление - Установите 0, если не требуется отсекать последние n цифр набранного номера в целях безопасности.
6306 - Вести учёт набранных номеров, начинающихся с 0 - Yes.
6307 - Вести учёт набранных номеров, начинающихся с 1 - Yes.
6308 - Вести учёт набранных номеров, начинающихся с 2 - Yes.
6309 - Вести учёт набранных номеров, начинающихся с 3 - Yes.
6310 - Вести учёт набранных номеров, начинающихся с 4 - Yes.
6311 - Вести учёт набранных номеров, начинающихся с 5 - Yes.
6312 - Вести учёт набранных номеров, начинающихся с 6 - Yes.
6313 - Вести учёт набранных номеров, начинающихся с 7 - Yes.
6314 - Вести учёт набранных номеров, начинающихся с 8 - Yes.
6315 - Вести учёт набранных номеров, начинающихся с 9 - Yes.
6332 - Учитывать минимальную стоимость - Установите 0
6403 - CIL4HOTEL.
6404/6407 - Строк на странице - Установите 0
6402 - Автоматическая активация ввода-вывода - Установите 1 минуту. (0 означает отключено)
6701 - Порт ввода-вывода - Значение ppiii, где pp - позиция платы, а iii - индивидуальный номер порта V24 (модуля IO).
6702 - Строк/страница - Установите 0

Параметры из документации производителя

Источник: Ericsson Business Phone 50-250 SMDR, Ericsson Business Phone 50-250 SMDR2. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.

Включение вывода SMDR по документации

1. При использовании двунаправленного интерфейса V.24 для CIL/HOTEL установите команду 6006 (Device type) в значение 13.

Замечания о формате записи

• Собственная таблица форматов CIL в руководстве (команда 6403) документирует именованные форматы только до 09/CIL3HOTEL (двунаправленно до 69/CIL3HOTEL bidirect); формат 'CIL4HOTEL' в ней нигде не указан, хотя на странице команда 6403 установлена в 'CIL4HOTEL'.

Данные, извлекаемые PBX Data Logger: Ericsson Businessphone 50-250 (CIL4HOTEL Format)

Ericsson Businessphone 50-250 (Flexible CIL Format)

Парсер: Ericsson Businessphone 50-250 (Flexible CIL Format)
Подключение: Последовательный порт. Порт SMDR (принтера) АТС подключается к COM-порту; скорость, биты данных, чётность и управление потоком должны совпадать с настройками АТС.
Извлекаемых полей: 14

Ericsson BusinessPhone 50-250

Все настройки ниже применимы к модели 50-250, версии 4.0+.

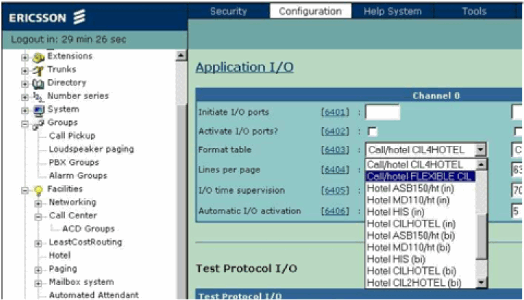

Flexible CIL format: Выбор

Flexible CIL format: Настройка

Программирование АТС

6006 - Тип устройства: 7 (неопределённый терминал/принтер)
6007 - Набор символов: 0 (без преобразования)
6009 - IOU (кроме CPU-D4) скорость передачи: 10 (2400 бод)
6009 - IOU (CPU-D4) скорость передачи: 10 (2400 бод)
6009 - SMU (кроме CPU-D4) скорость передачи: 8 (1200 бод)
6009 - SMU (CPU-D4) скорость передачи: 10 (2400 бод)
6011 - Автовыбор разрешён: Yes (опционально)
6017 - Выбор режима для последовательного интерфейса - должен быть RS-232
6101 - Установить год месяц день в формате: YYMMDD
6102 - Установить день недели: 1 - воскресенье, 7 - суббота
6103 - Установить час минута секунда: HHMMSS
6104 - 12-часовой режим отображения - Установите N для 24-часового режима
6201 - Вести учёт внутренних вызовов? - Yes
6202 - Вести учёт входящих вызовов? - Yes
6203 - Блокировать вывод журнала? - Yes
6204 - Цифры для учёта - Установите NO
6205 - Запрет исходящих вызовов для гостя - Yes, если требуется останавливать вызовы гостя при заполнении памяти АТС. Полезно для отелей. (опционально)
6301 - Вести учёт исходящих вызовов? - Yes
6302 - Учитывать длительность вызова - Установите 0, так как это можно настроить в приложении.
6303 - Учитывать минимальные импульсы счётчика - Следует установить 0
6304 - Запретить исходящие вызовы? - Yes, если требуется останавливать исходящие вызовы при неисправности хранилища вызовов и заполнении памяти АТС. (опционально)
6305 - Набранный номер: подавление - Установите 0, если не требуется отсекать последние n цифр набранного номера в целях безопасности.
6306 - Вести учёт набранных номеров, начинающихся с 0 - Yes.
6307 - Вести учёт набранных номеров, начинающихся с 1 - Yes.
6308 - Вести учёт набранных номеров, начинающихся с 2 - Yes.
6309 - Вести учёт набранных номеров, начинающихся с 3 - Yes.
6310 - Вести учёт набранных номеров, начинающихся с 4 - Yes.
6311 - Вести учёт набранных номеров, начинающихся с 5 - Yes.
6312 - Вести учёт набранных номеров, начинающихся с 6 - Yes.
6313 - Вести учёт набранных номеров, начинающихся с 7 - Yes.
6314 - Вести учёт набранных номеров, начинающихся с 8 - Yes.
6315 - Вести учёт набранных номеров, начинающихся с 9 - Yes.
6332 - Учитывать минимальную стоимость - Установите 0
6403 - Call/Hotel FLEXIBLE CIL.
6404/6407 - Строк на странице - Установите 0
6402 - Автоматическая активация ввода-вывода - Установите 1 минуту. (0 означает отключено)
6701 - Порт ввода-вывода - Значение ppiii, где pp - позиция платы, а iii - индивидуальный номер порта V24 (модуля IO).
6702 - Строк/страница - Установите 0

Параметры из документации производителя

Источник: Ericsson Business Phone 50-250 SMDR, Ericsson Business Phone 50-250 SMDR2. Приведены значения, указанные в документации; сверьте их с вашей версией прошивки.

Включение вывода SMDR по документации

1. При использовании двунаправленного интерфейса V.24 для CIL/HOTEL установите команду 6006 (Device type) в значение 13.

Замечания о формате записи

• Собственная таблица форматов CIL в руководстве (команда 6403) называет форматы только до 09/CIL3HOTEL (двунаправленно до 69); в ней нигде не упоминается формат 'Flexible CIL' или 'Call/Hotel FLEXIBLE CIL', хотя на странице команда 6403 установлена в это значение.

Данные, извлекаемые PBX Data Logger: Ericsson Businessphone 50-250 (Flexible CIL Format)

Пример записи

Запись в том виде, в каком её выдаёт система; телефонные номера, имена и внешние адреса скрыты.

097 131111 13:32:07 500      153                               0001                               32346                         10
098 131111 13:32:11 758      500                      00:00:17 0006                               32345                         21
099 131111 13:32:30 615      312                      00:00:01 0013                               32347                         00

Подключение логгера

Все варианты на этой странице используют одинаковые параметры подключения; описанные ниже шаги относятся к каждому из них.

Настройка COM порта

Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы можете посмотреть номер порта в Диспетчере устройств → Порты.

1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).

2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.

Выбор правильного модуля-парсера для Ericsson Businessphone 50-250 (CIL4HOTEL Format)

Ericsson Businessphone 50-250 (CIL4HOTEL Format)

Ericsson Businessphone 50-250 (CIL4HOTEL Format)

Отчёты и база данных
