Модуль DL-T645-2007 для программ-логгеров

Последняя версия: 5.0.1 build 1126. November 28, 2025.

Плагин DL-T645-2007 предназначен для инженеров и системных интеграторов, которым нужен надежный доступ к данным с китайских многофункциональных счетчиков электроэнергии. Эти счетчики используются на промышленных предприятиях, в коммерческих зданиях и в инфраструктуре энергоснабжения. Плагин поддерживает множество устройства, совместимые с DL-T645-2007, такие, как однофазные счетчики и много тарифные счетчики электроэнергии. Основная задача плагина - считывание текущих значений счетчиков и представление данных в виде, удобном для регистрации, экспорта и интеграции с другими системами.

Протокол DL-T645-2007 использует полудуплексный режим связи по схеме "ведущий-ведомый". Сервер с нашим логгером работает в роли ведущего. Один или несколько счетчиков работают в роли ведомых. Ведущий отправляет запросы, а счетчики отвечают пакетами с измеренными значениями. Плагин автоматизирует этот процесс. Он формирует запросы, отправляет их через COM порт или TCP/IP-соединения, ожидает ответы, проверяет корректность данных и затем передает разобранные значения в ваше программное обеспечение или SCADA-систему.

Скачать  | PDF руководство

Плагин может считывать текущие данные с любого устройства, совместимого с DL-T645-2007, при условии, что счетчик поддерживает стандартную часть протокола, используемую для запросов текущих значений. Он может опрашивать как одно устройство, так несколько устройств параллельно. Например, вы можете считывать суммарную активную энергию с 50 счетчиков каждые 10 секунд и записывать результаты в базу данных или файл. Если требуются разные интервалы, для каждого запроса можно задать собственный период опроса, например 1 секунду для главных счетчиков и 60 секунд для менее критичных точек.

Использование плагина с Advanced Serial Data Logger

Плагин DL-T645-2007 хорошо работает в Advanced Serial Data Logger. В этой конфигурации Advanced Serial Data Logger отвечает за доступ к последовательному порту и запись данных, а данный плагин-парсер интерпретирует пакеты данных DL-T645-2007. Плагин разбирает пакеты, извлекает значения и передает их как именованные переменные. Это позволяет хранить каждое значение энергии или мощности в структурированном виде. Затем вы можете экспортировать данные в CSV, базу данных, OPC или другие получатели, поддерживаемые логгером.

Пример с последовательным подключением:

Входящие данные (исходные данные DL-T645-2007 от счетчика):

68 12 34 56 78 90 12 68 91 08 33 33 34 35 36 37 38 39 CS 16

После разбора плагином:

DATE_TIME_STAMP = 2025-01-02 08:00:00
DeviceAddress = 123456789012
FunctionCode = 0x91
TotalActiveEnergy_kWh = 12345.67

Вы можете настроить программу на экспорт этих разобранных данных в CSV-файл с одной строкой на каждый цикл опроса:

DATE_TIME_STAMP;DeviceAddress;TotalActiveEnergy_kWh
2025-01-02 08:00:00;123456789012;12345.67

Такая простая структура позволяет загружать данные в системы отчетности или таблицы баз данных. Кроме того, вы можете группировать данные по адресу устройства и интервалу времени, чтобы формировать отчеты по суточному, недельному или месячному потреблению.

Использование плагина с Advanced TCP/IP Data Logger

Плагин также интегрируется с Advanced TCP/IP Data Logger. Это нужно, когда счетчики подключены через Ethernet- или GPRS-шлюзы, которые конвертируют трафик DL-T645-2007 в TCP или UDP. Логгер может принимать данные с одного или нескольких IP-адресов и портов.

Ключевые возможности

• Считывает текущие данные со счетчиков энергии, совместимых с DL-T645-2007 (однофазные и много тарифные модели).
• Работает как с последовательными интерфейсами, так и с TCP/IP-шлюзами, обеспечивая гибкие варианты подключения.
• Поддерживает опрос нескольких устройств одновременно с индивидуальными интервалами.
• Позволяет указывать несколько адресов устройств в одном запросе для упрощения настройки.
• Гибкая настройка таймаутов для стабильной работы на медленных или ненадежных каналах связи.

Итоги

Плагин DL-T645-2007 предоставляет практичный способ считывать и структурировать данные счетчиков энергии без ручной расшифровки протокола. Он используется в наших логгерах данных для создания масштабируемых и надежных систем мониторинга энергопотребления.

Благодаря гибкой очереди запросов, поддержке большого числа устройств и простым форматам экспорта плагин помогает инженерам сократить время настройки и получать своевременные данные со счетчиков в уже используемые программные инструменты и базы данных.

Скачать  | PDF руководство

Как включить модуль

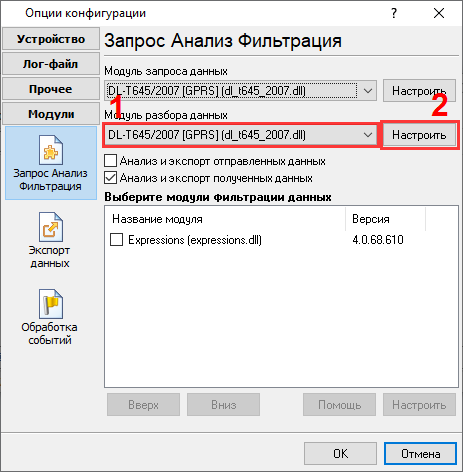

На рисунке ниже вы можете увидеть, как включить данных модуль в настройках программы на странице "Модули".

Как настроить модуль

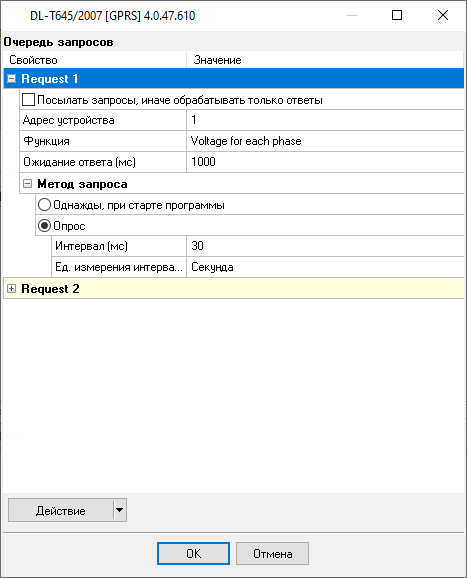

На рисунке ниже показан пример настроек модуля. Вы можете ознакомиться с файлом справки по ссылке выше, для получения более подробной информации.
