Yeastar (S100,S200,S300): настройка SMDR и формат CDR

На этой странице описано, как получить записи о вызовах (SMDR/CDR) от Yeastar (S100,S200,S300) в Advanced PBX Data Logger: параметры подключения, выбор парсера и 15 полей, которые логгер извлекает для отчётов или базы данных. Настройки относятся к нашему логгеру; другие программы тарификации могут требовать иной конфигурации.

Кратко

Параметр	Yeastar (S100,S200,S300)
Интерфейс	Локальная сеть. АТС принимает подключение на TCP-порт 5038; логгер подключается к IP-адресу АТС.
Порт	5038
Парсер	Yeastar (S100,S200,S300)
Извлекаемых полей	15

Введение

Yeastar S-Series выводит записи в реальном времени после каждого вызова (Station Message Detail Recording (SMDR)). Эти записи включают информацию об исходящих, входящих и внутренних вызовах.

Например, на этой странице показаны настройки для S100

Настройки AMI

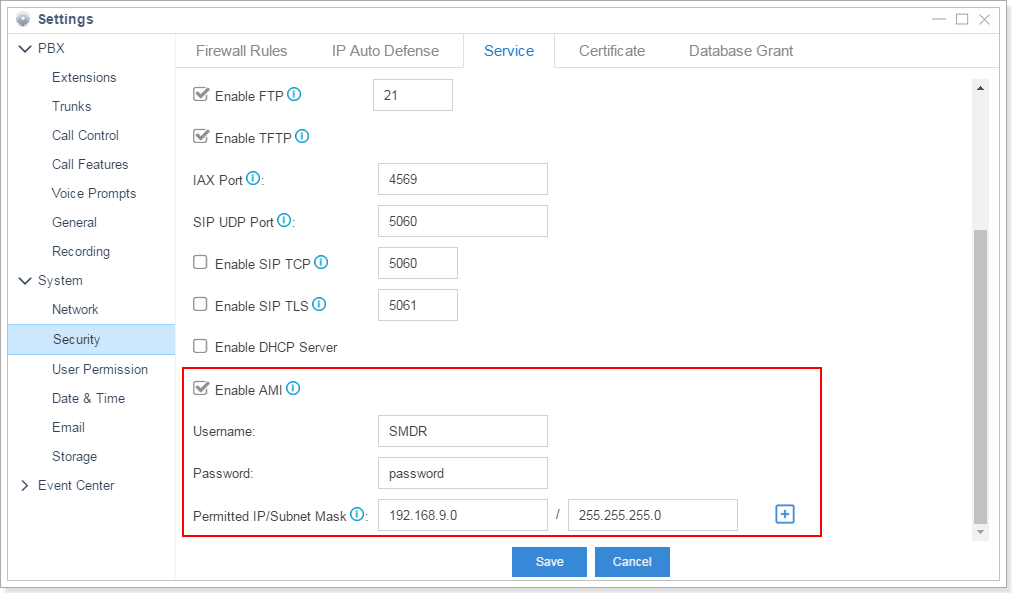

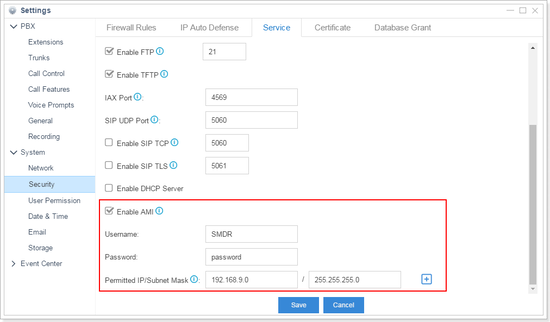

Шаг 1. Включите AMI на вашей АТС и настройте разрешённый узел/IP для доступа к AMI.

PATH: Settings → System → Security → Service

Настройки PBX Data Logger

1. Логгер должен работать в режиме TCP-клиента. АТС постоянно прослушивает порт 5038, поэтому необходимо указать x.x.x.x:5038, где x.x.x.x - это IP-адрес вашей АТС (например, 192.168.9.150).

2. Выберите соответствующий data query и plugin парсера (Modules → Query Parse Filter → Parser).

3. Нажмите кнопку "Setup" рядом с полем "Data query".

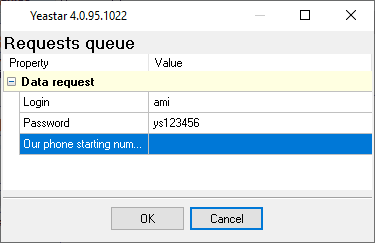

4. Укажите ваш логин и пароль.

Loging/Password for Yeastar S-series

5. Нажмите "OK" и сохраните все изменения.

Настройка логгера в режиме TCP клиента

Наша программа должна работать в режиме TCP клиента. Это означает, что логгер сам инициирует подключение с АТС, которая работает в режиме сервера. Добавьте один или несколько IP адресов вашей АТС (Asterisk [AMI interface]). Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем (в этом примере - 5038).

1. Добавьте новую конфигурацию с источником данных типа TCP, если не сделали это ранее.

Тип интерфейса TCP/IP

2. Настройте параметры TCP подключения как показано ниже.

Режим TCP клиента - Asterisk [AMI interface]

192.168.1.220

5038

192.168.1.220:5038

Выбор правильного модуля-парсера для Yeastar (S100,S200,S300)

Yeastar (S100,S200,S300)

Данные, извлекаемые PBX Data Logger

Описание	Тип данных	Имя колонки
Код абонента	string	ACC
Конечный number	string	DIALED_PHONE
Caller ID Name	string	FLAG1
Вызывающий телефон	string	CALLER_PHONE
Тип звонка	string	CALL_TYPE
Направление	string	DIRECTION
Линия	string	TRUNK
Расширение	string	EXT
Время звонка	datetime	CALL_TIME
Длительность звонка (sec)	integer	CALL_DURATION_S
Длительность звонка	datetime	CALL_DURATION
Total duration (sec)	integer	TOTAL_DURATION_S
Длительность ожидания ответа (с)	integer	RING_S
Длительность ожидания ответа	datetime	RING
Идентификатор вызова	string	FLAG2

Отчёты и база данных

Полученные записи логгер сохраняет в текстовый файл, в любую базу данных через ODBC в реальном времени или передаёт в утилиту PBX Reports, которая строит ручные, запланированные и отправляемые по e-mail отчёты и имеет встроенный веб-сервер. Настройка базы данных описана в статье о записи истории звонков в базу данных.
