Siemems Simatic S5,S7

Последняя версия: 4.0.30 build 1017. 17 октября 2017.


Модуль позволяет обмениваться данными с контроллерами Siemens следующих семейств: S7-200, 300 и 400. Модуль также был протестирован на контроллере Speed7. Он также может использоваться с S7-совместимыми контроллерами от компании SAIA. Модуль позволяет считывать данных из всех областей памяти, которые доступны внутренним программах контроллеров. Например, флаги (состояния), блоки данных, входы, выходы, таймеры и счетчики.

Многоточечный Интерфейс (Multi-Point Interface, Siemens MPI) это собственный протокол компании Siemens для использования в программируемых контроллерах SIMATIC S7. Он может использоваться для подключения компьютеров и программаторов, консолей оператора, и других устройства из семейства SIMATIC.

Поддерживаемые интерфейсы:

  • MPI для S7 300/400
  • PPI для S7 200
  • ISO через TCP
  • ISO через TCP с CP243
  • MPI с преобразователем в Ethernet IBH NetLink MPI.

Этот модуль имеет следующие возможности:

  • Чтение данных с S7-совместимых контроллеров;
  • Автоматическая проверка контрольной суммы;
  • Периодический опрос устройств;
  • Гибкая настройка областей чтения данных и конкретных значений.

Скачать | Документация

Как включить модуль

На рисунке ниже вы можете увидеть, как включить данных модуль в настройках программы на странице "Модули".

Выбор модуля

Рис.1. Выбор модуля.

Как настроить модуль

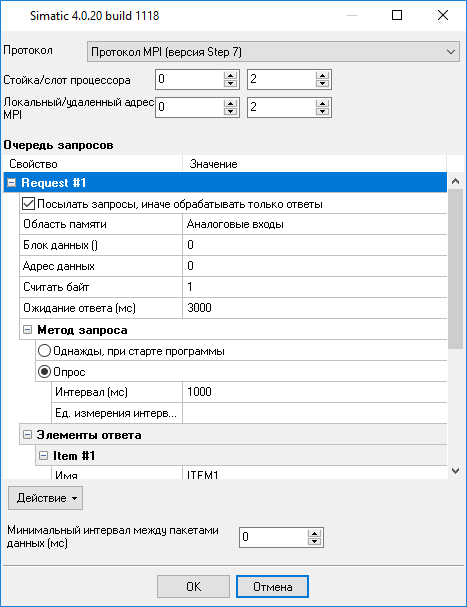

На рисунке ниже показан пример настроек модуля. Вы можете ознакомится с файлом справки по ссылке выше, для получения более подробной информации.

Настройка модуля

Рис.2. Настройка модуля.
