GE Fanuc Automation PLC

Последняя версия: 4.0.30 build 1017. 17 октября 2017.


Наш модуль позволяет считывать данных с большого числа контроллеров (PLC) компании GE Fanuc Automation. Модуль позволяет считывать значения из всех областей памяти, которые доступны программам в самом контроллере. Модуль поддерживает протоколы CMM компьютер-устройство, CMM точка-точка, SNP и SNP-X.

Протокол SNP это собственный протокол компании GE Fanuc Automation. Это основной коммуникационный протокол для всех контроллеров семейства Series 90.

Протокол SNP-X это сильно оптимизированная версия протокола SNP. Несмотря на то, что данных протокол имеет меньше функций чем SNP, SNP-X боле простой в использовании и обеспечивает гораздо более высокую производительность чем SNP. Этот протокол не поддерживает программирование контроллеров и изменение параметров контроллера.

Протокол CCM включен в состав прошивок для семейств Series 90-70 и Series 90-30 CMM. Этот протокол изначально был разработан для семейства Series Six коммуникационных управляющих модулей (CCM) и также доступен для большинства контроллеров GE Fanuc.

Поддерживаемый устройства:

  • Series GE Micro
  • Series 90-30 311
  • Series 90-30 313
  • Series 90-30 331
  • Series 90-30 341
  • Series 90-30 350
  • Series 90-30 360
  • Series 90-70 731
  • Series 90-70 732
  • Series 90-70 771
  • Series 90-70 772
  • Series 90-70 781
  • Series 90-70 782
  • GE OPEN - большой список моделей
  • Series Five
  • Series Six CCM2, включая расширенный ввод-вывод

Этот модуль имеет следующие возможности:

  • Поддержка большого списка контроллеров;
  • Автоматическая проверка контрольной суммы;
  • Периодический опрос устройств;
  • Может быть гибко настроен на чтение нужных регистров.
  • Поддерживаемые типы памяти: I, Q, G, M, S, SA, SB, SC, R, AI, AQ (в зависимости от контроллера)

Замечание: Упомянутые продукты и компании использованы только с целью обозначения устройства и могут являться зарегистрированными торговыми марками этих компаний.

Скачать | Документация

Как включить модуль

На рисунке ниже вы можете увидеть, как включить данных модуль в настройках программы на странице "Модули".

Выбор модуля

Рис.1. Выбор модуля.

Как настроить модуль

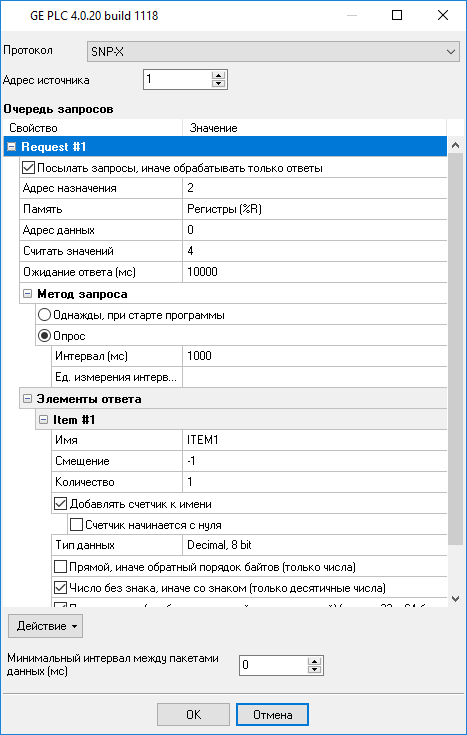

На рисунке ниже показан пример настроек модуля. Вы можете ознакомится с файлом справки по ссылке выше, для получения более подробной информации.

Настройка модуля

Рис.2. Настройка модуля.
