Модуль MODBUS RTU, MODBUS/TCP или MODBUS ASCII для логгера Advanced Serial Data Logger

Последняя версия: 4.0.90 build 306. 6 марта 2024.


Для расширения возможности главной программы существует возможность подключения дополнительных модулей. Модульная структура позволяет сократить размер скачиваемой программы и стоимость покупки полной версии, т.к. вы покупаете только то, что вам нужно.

Модуль MODBUS RTU и TCP позволяет считывать и протоколировать данные с устройств, работающих по одноименному протоколу. Модуль может выполнять две функции:

  • Запрос данных - модуль формирует и отсылает MODBUS запросы к устройству в автоматическом режиме, на основе ваших настроек. Требуется указать параметры запросов и описать ожидаемые значения ответа на эти запросы.
  • MODBUS [Slave] - программа выступает в роли MODBUS-ведомого и отправляет запросы, полученные от другого ведущего MODBUS устройства, в качестве которого может выступать ПЛК или другой компьютер. Этот режим удобен, если нужно отправлять данные из ПЛК в любой момент, используя запросы на запись.
  • MODBUS [Passive] - в этом режиме программа обрабатывает все запросы и ответы, отправляемые другими устройствами в сети MODBUS и экспортирует декодированные данные.

Модуль имеет следующие особенности:

  • Вы можете отсылать запросы к MODBUS совместимому устройству.
  • Модуль поддерживает наиболее распространенные коды функций MODBUS.
  • Модуль автоматически подчитывает и проверяет CRC для пакетов данных.
  • Вы можете считывать регистры следующего типа: byte, word, double word, single float, double float, биты, строки, знаковые и беззнаковые числа;
  • Модуль может ожидать ответ от устройства определенное время.
  • Вы можете задать один или несколько запросов, которые будут выполняться последовательно.
  • Можно опрашивать несколько устройств.

Скачать | Документация

Как включить модуль

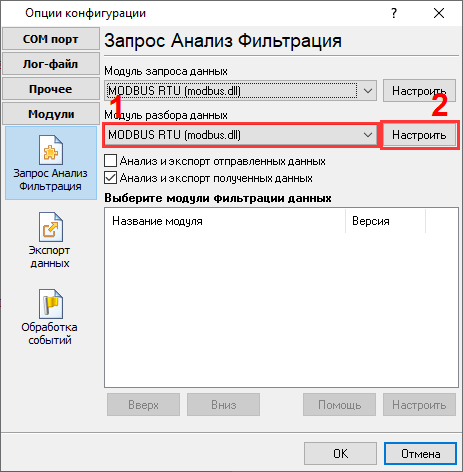

На рисунке ниже вы можете увидеть, как включить данных модуль в настройках программы на странице "Модули".

Выбор модуля

Рис.1. Выбор модуля.

Как настроить модуль

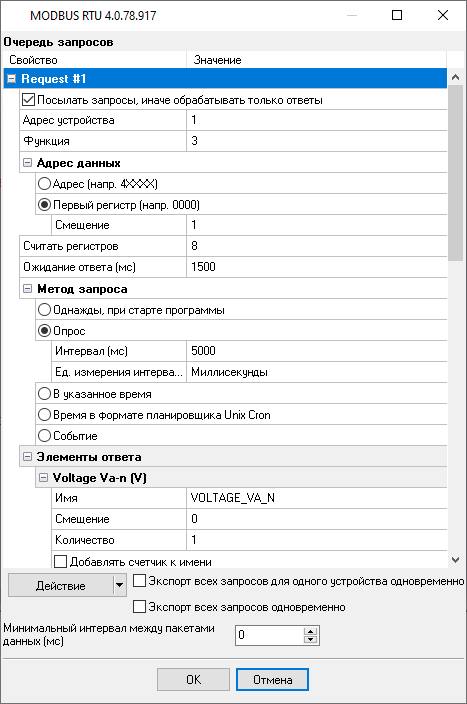

На рисунке ниже показан пример настроек модуля. Вы можете ознакомится с файлом справки по ссылке выше, для получения более подробной информации.

Настройка модуля

Рис.2. Настройка модуля.
